Electric Imp para controlar 8 luces eléctricas usando internet (4 / 6 paso)

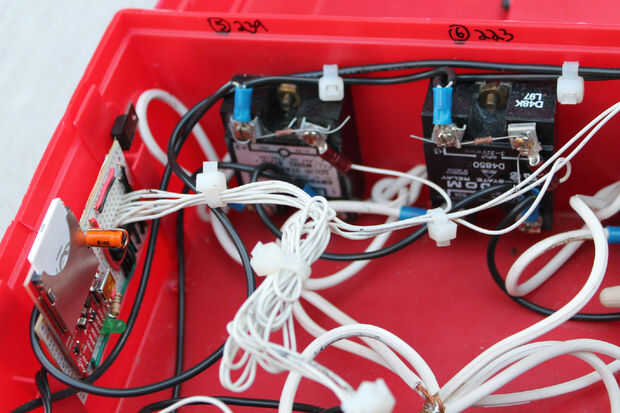

Paso 4: Relés de estado sólido interior mostrando montan a la caja.

Relés de estado sólido están montados al lado de la caja.  Yo uso estos para cuerdas de luz y bajo dispositivos de drenaje actuales.  Si se utiliza para fines de alto amperaje, los relés tendría que montarse en un disipador de calor de algún tipo... no plástico.

Estoy utilizando cables de extensión de la lámpara no clasificados para más de 5 cuerdas de luces incandescentes típicas (o 200 Watts total).  Si usted planea conectar más cargas actuales, consulte con un electricista experimentado para la instrucción adecuada.  También se dan cuenta que todos estos circuitos van a un cable y un enchufe doméstico.  Tenga cuidado de no sobrecargar un tomacorriente y nunca eludir los dispositivos de seguridad tales como fusibles y disyuntores.

También observe que los cables no tienen conexión a tierra.  De nuevo, utilice algún sentido común y la sabiduría para determinar qué tipo de cosas se cambio con este proyecto.  Con la correcta construcción y relés adecuados, esto podría usarse para accionar dispositivos de alto amperaje.
