Paso 1: Herramientas y suministros
Todos mis últimos proyectos de Imp han utilizado el formato de tarjeta SD Imp plus placa de desarrollo. El equipo en electric imp ha publicado recientemente un módulo de soldadura abajo (IMP-002) que da acceso a más pines de I/O. Los pines de I/O extras (total 12) hizo posible una matriz de cuadrícula 4 x 4 y todavía tiene clavijas de repuesto. El PCB utiliza para el sistema de recompensa es un PCB personalizado desarrollado en colaboración con un amigo como un plug-in para nuestro kit de controlador de puerta de garaje. Se ha convertido en mi "ir a" tabla imp genérico para proyectos.
Componentes eléctricos
- Electric Imp - usé un tablero diseñado conjuntamente con un amigo. Tableros se pueden pedir desde aquí: (http://www.mihomeagent.net/shop/catalog/browse?sessid=hjx2WUBVTib1BJfaTFhcJv8DQJOkpwP0rjCMPlHxDvOENY7qUBCauVyKeZ3i5iXA&shop_param=)

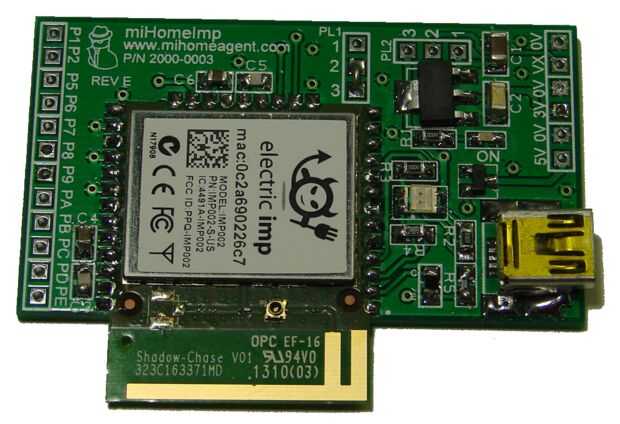

Nuestro diseño es un derivado de un diseño de referencia eléctrica Imp (http://electricimp.com/docs/hardware/resources/reference-designs/amber/). La Junta que hemos diseñado está diseñada como un módulo de plugin para un kit de controlador de puerta de garaje que hemos desarrollado. El módulo fue diseñado como un tablero de IMP002 general que todo lo necesario para conseguir un diseño imp eléctrica corriente (Imp eléctrico, fototransistores, regulador de voltaje, LEDs de estado etc.) incluye.

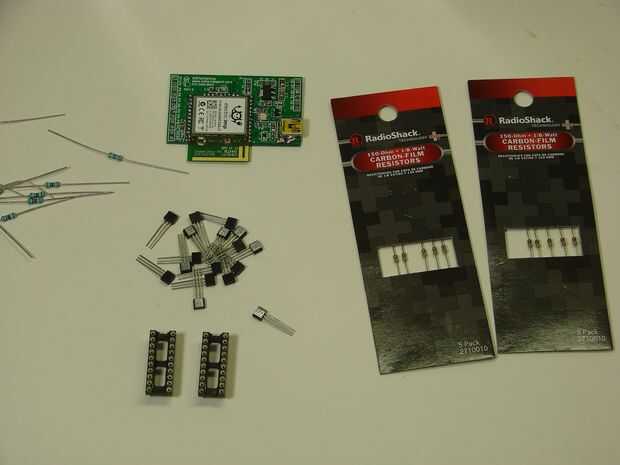

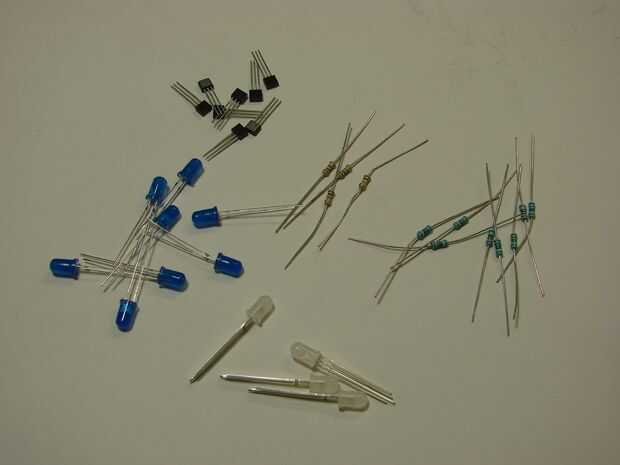

- Trabajo de Transistores NPN - 8 x cualquier transistor NPN de propósito general. He usado transistores ZTX692 viejo ya que tengo una bolsa llena de ellos de manera posterior. Sugerimos que utilice algo más comúnmente disponibles como un 2N3904 (http://www.radioshack.com/product/index.jsp?productId=2062609) de Radioshack.
- Resistencias - 8 x 1KOhm, 1/4W o 1/8W, 1% o 5% o 10% resistencias de tolerancia (tolerancia no importa aquí). Estas resistencias de limitan la corriente en la base de los transistores de NPN 8. http://www.RadioShack.com/Product/index.jsp?productId=2062343
- Resistencias - 4 x 150 ohmios, 1/4 o 1/8W, 1% o 5% o 10% tolerancia. Estas resistencias de limitan la corriente a través de los LEDs. Inicialmente he usado resistencias de 150 Ohm. Más tarde me cambié a 100 Ohm para aumentar el brillo del LED porque los transistores que usé tienen 0.6 v gota de voltios del Collector-Emitter que en total significa que usted tiene 1.2V menos para conducir un LED. Por lo tanto, algunas fotos mostrará 150 Ohm y unos 100 ohmios. Su elección dependerá de la caída de tensión colector emisor de los transistores de la fila y la columna, la caída de voltios a través de lo LED y las especificaciones de fabricantes para el funcionamiento actual a través de su LED.
- tomas de 20 o 24 pines DIP- Estos en vez de conectores usé simplemente porque tenía en mi caja de proyecto. Que puede hacer cualquier cosa - no tienes que usar lo que he usado.

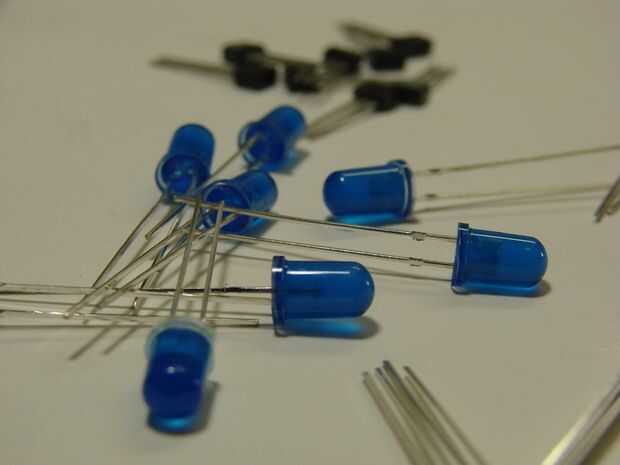

- LEDs 5 mm - dependiendo de la imagen que desea iluminar, seleccione adecuadamente color alto brillo LED. Encontré los LEDs RGB más útil porque puede seleccionar el color en el tiempo de cableado que le da mucha flexibilidad. El diseño de flor requiere 13 LED y el diseño de libélula requeridos 11. El número de LEDs básicamente determina el número de niveles antes una recompensa. El firmware de imp electyric espera una matriz de 4 x 4 lo que permite un máximo de 16 LEDs, pero esto puede extender si es necesario a 6 x 6 con los pernos eléctricos IMP disponibles permitiendo 36 LED diseños. El LED azul tienen las especificaciones siguientes: alta visibilidad
Corriente de funcionamiento: 18mA
OJEADA de corriente: 30mA
Forward voltaje: 3.0V
Disipación de energía: 105mW
Longitud de onda: 463nM
Ángulo de visión: 50Grados
Intensidad luminosa: 1100mcd
http://www.eBay.com/ITM/181114104984?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649
Los LEDs RGB utiliza tiene las siguientes especificaciones iluminación Color: rojo, verde o azul
Lentes estilo: difundido
Tamaño del LED: 5mm
Lente forma: redondo
Temperatura de Color/longitud de onda: 620-630nm
Intensidad luminosa: 4000-8000 mcd
Tensión directa: R ~ 2.4V, G ~ 3, 4V, B ~ 3, 4V
Corriente directa: ~ 20mA
http://www.eBay.com/ITM/181204465776?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649
- Un Consejo para la celebración de los componentes. Usé una mitad de la Junta mini dual de radioshack. http://www.RadioShack.com/Product/index.jsp?productId=2104052
Suministros y herramientas eléctricas

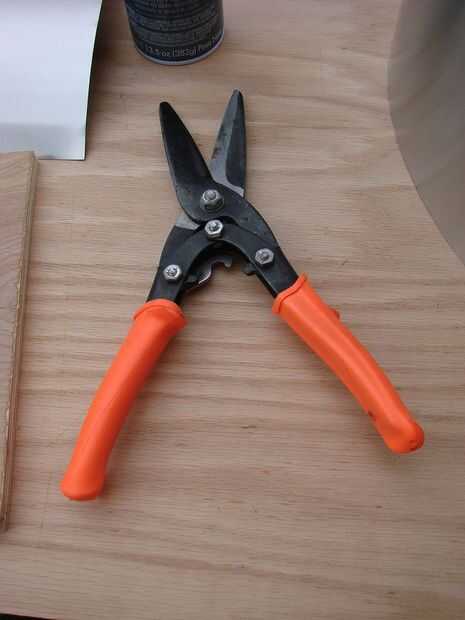

- Orejetas para componentes de ajuste conduce, alambre de corte a la longitud etc.
- Peladores de alambre
- Cable de conexión multi-trenzado de calibre 26. Múltiples colores son útiles.
- Alicates de punta larga - para la celebración de los componentes que se calientan cuando se suelda y para doblar alambres

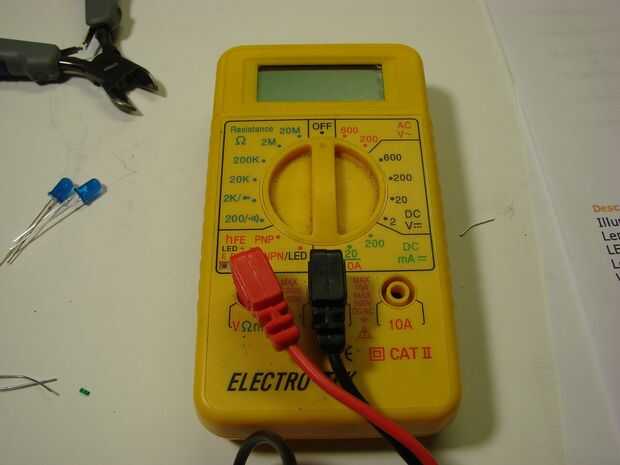

- Multímetro - para pruebas de continuidad y medición de voltajes.

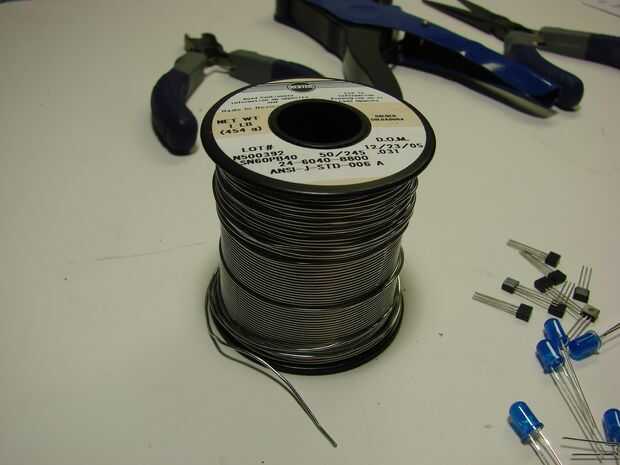

- Soldadura y cautín
Suministros de fabricación

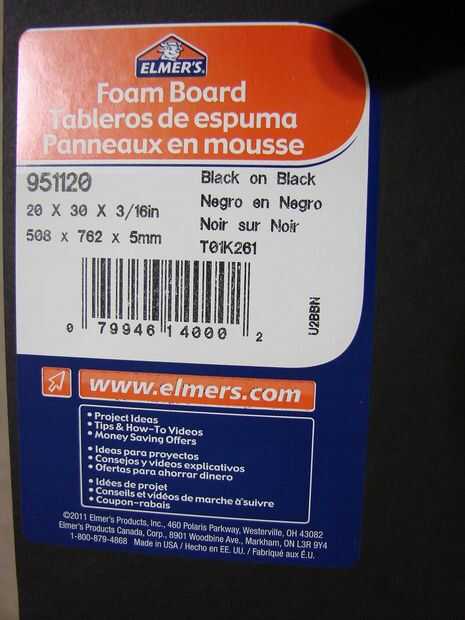

- Tablero para la creación de los rellenos de imagen - sólo es necesarios si usted no sigue el método del ranurador del CNC de la espuma

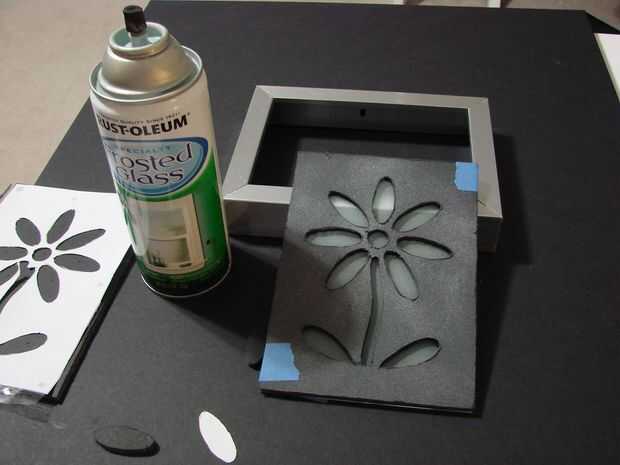

- Cartulina para crear las plantillas que se utilizan para el vidrio de los marcos de la helada

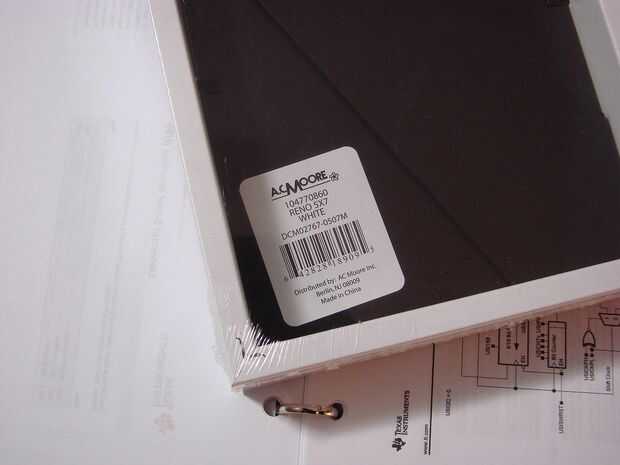

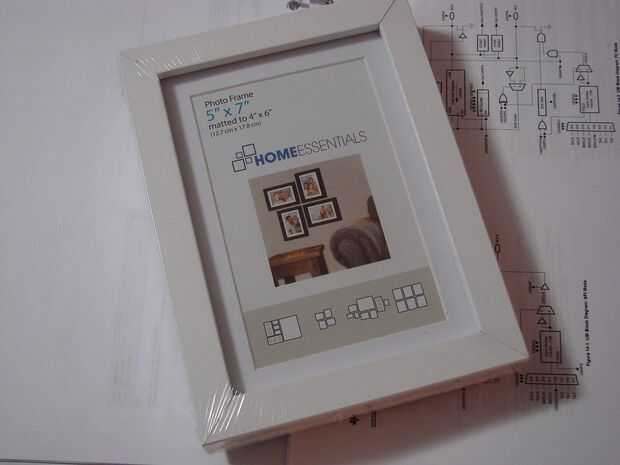

- marcos de fotos de 8 x 7. Rama de los más profundos que pude encontrar de AC Moore. Puede encontrar en línea. Visité la tienda de ladrillo y mortero.
- Cuchillo Xacto
- Pintura de helar - utilicé Spray de cristal helado de Rust-oleum
- 5mm broca para hacer agujeros en el tablero del arte para los LEDs
Fuentes de la CNC
Si usted elige hacer sus patrones de uso de CNC,
- 1/2" madera contrachapada o MDF.

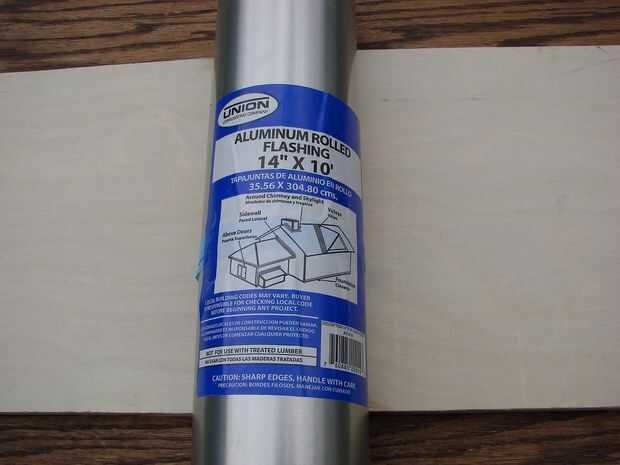

- Tapajuntas de aluminio. Yo uso el intermitente para crear paneles "metalizados". Adhiriendo el intermitente a la madera contrachapada se crea el aspecto de paneles metálicos.

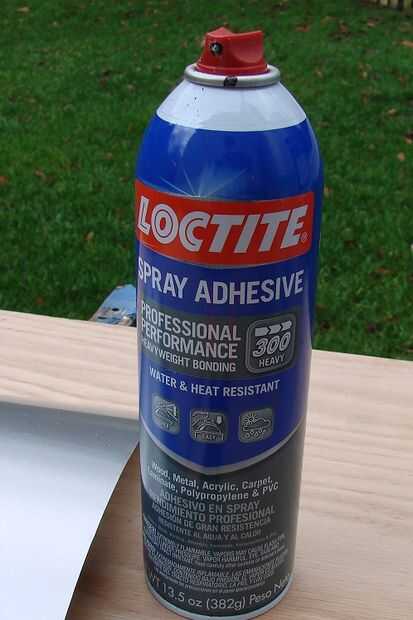

- Spray adhesivo de contacto para adherir el aluminio que destella en el panel de madera contrachapada. He utilizado 300 Locktite.
- 1/8" y 1/4" alta velocidad solo flauta brocas
