Paso 2: Construcción de la electrónica

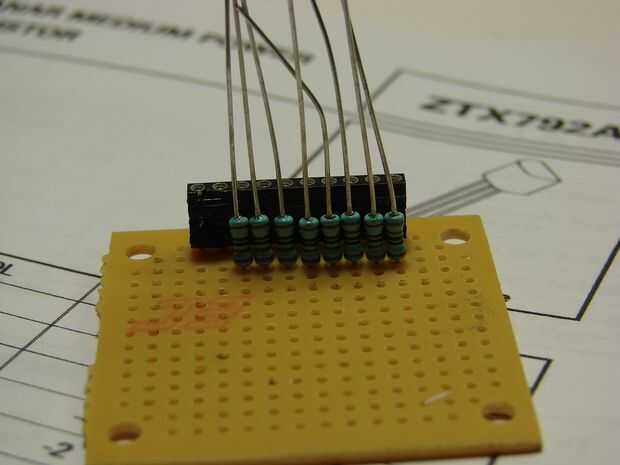

Comience cortando una de las tomas Pin DIP 20 por la mitad y soldar a la placa de circuito. Luego conecte 8 de los pernos de 8 x 1K resistencias. Estas resistencias conectan con el conector de la base de los transistores de NPN. La corriente eléctrica Imp es sobre 4 el transistor se emplea para amplificar a aproximadamente 30mA para obtener buena intensidad de los LEDs. El transistor también nos permite utilizar la fuente de entrada de 5V en vez de los 3, 3V Imp fuente. Esto es necesario el requisito de tensión para el LED es lo peor 3.2V y la caída de tensión que a través de los transistores en el orden de 0.4 v (usando transistores 2N3904).

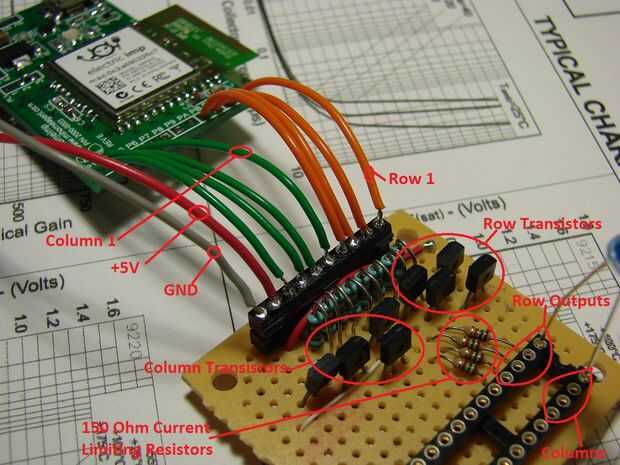

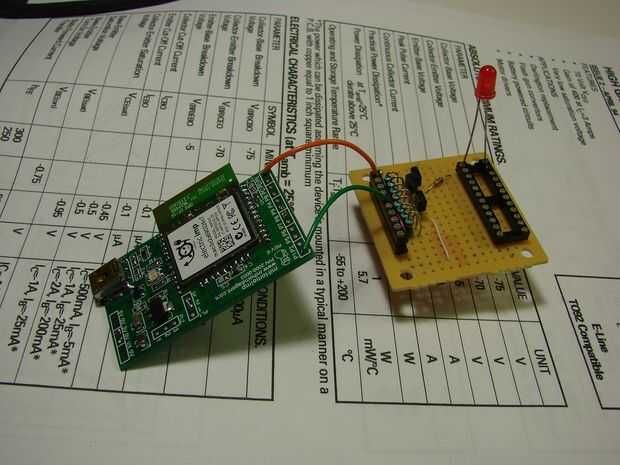

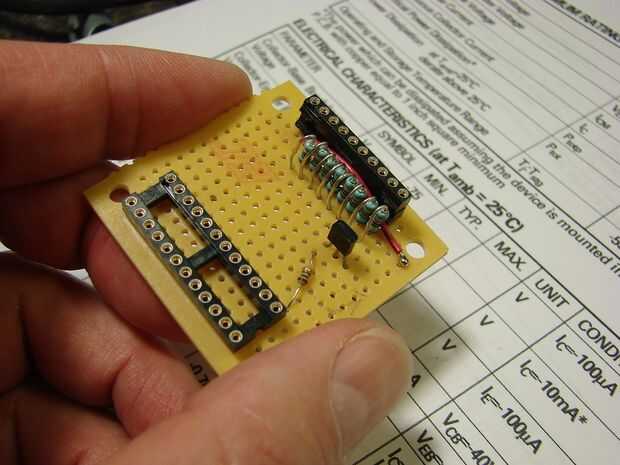

Luego agregar 2 transistores - transistor de una columna y un transistor de la fila. Añadir la resistencia de 150 Ohm y conéctelo a la salida. La toma de salida se arregla para que tenga filas en un lado y las columnas en el otro. Cuando los primeros 2 transistores se sueldan en su lugar, tiene sentido probar la primera combinación de fila o columna sólo para asegurarse de que sus obras de circuito básico antes de que la soldadura el resto de transistores y resistencias en su lugar. Escribí un pequeño programa en el Imp que permite la fila 1 y columna 1 y comprobar que un LED conectado en fila 1 columna 1 iluminado.

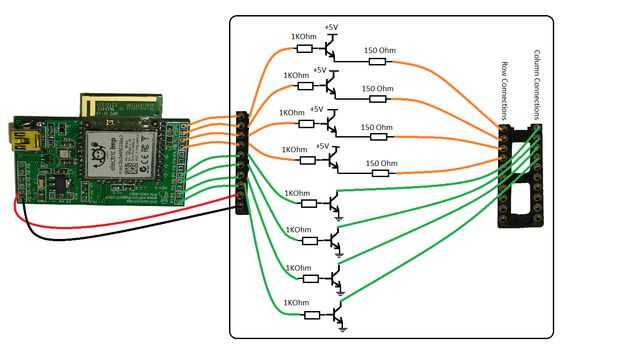

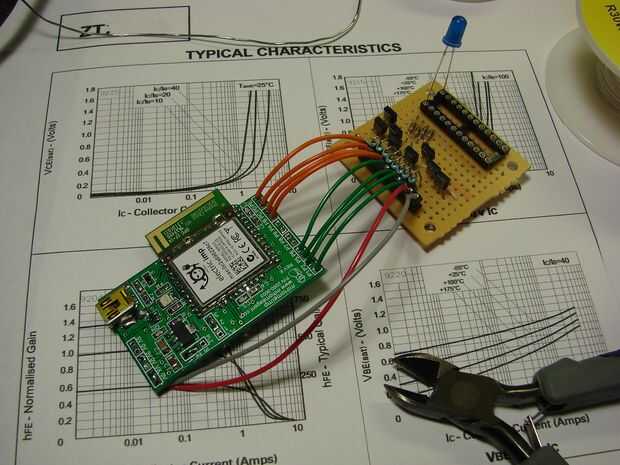

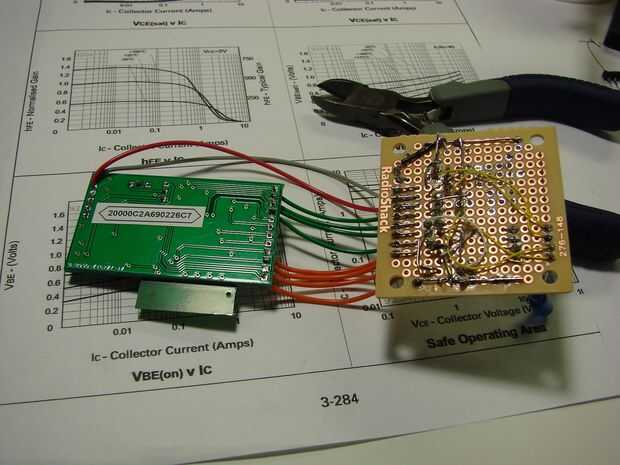

Luego construir el resto del circuito según el diagrama del circuito.
