Electric Imp progreso WiFi pantalla (3 / 12 paso)

Paso 3: Diseñar el Panel de LED

elegí la flor y libélula diseños porque ellos son naturalmente segmentados. La idea es que un led se iluminan cada segmento por lo que a partir de conceptos simples que apoyan esto facilita las cosas. Puede utilizar cualquier programa de dibujo para crear la imagen. En última instancia, usted necesita una línea de dibujo que se puede utilizar como plantilla para cortar el patrón fuera de espuma del arte, o como entrada en un programa de CAM para corte en una máquina CNC.

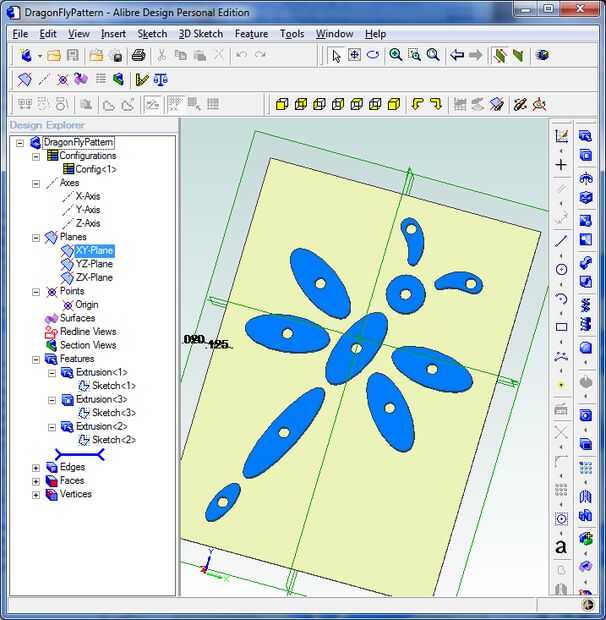

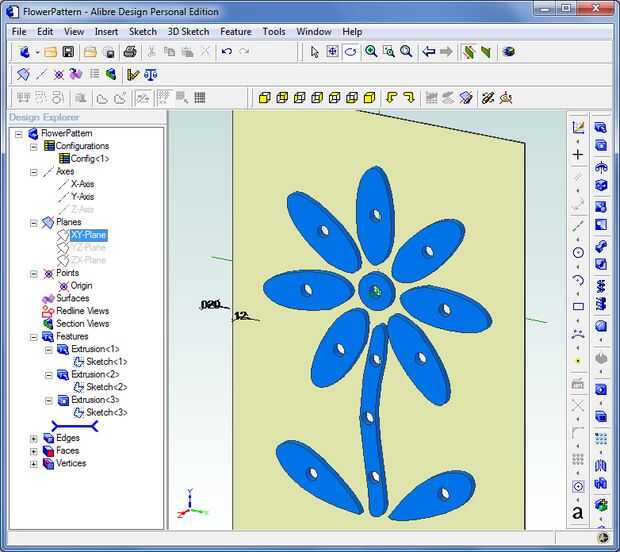

He creado dos diseños usando un diseño de Alibre, un programa de CAD 3D como esta era la manera práctica para poder hacerlo. Más probable es que usted puede encontrar arte de línea en la web que usted puede copiar. He proporcionado mis diseños como referencia PDF así como los archivos DXF asociados que son insumos para software de CAM crear la trayectoria de herramienta para un router CNC. También puede cargar los archivos DXF en otros paquetes de dibujos para modificarlos.
