Paso 9: Prototipo patín regulador

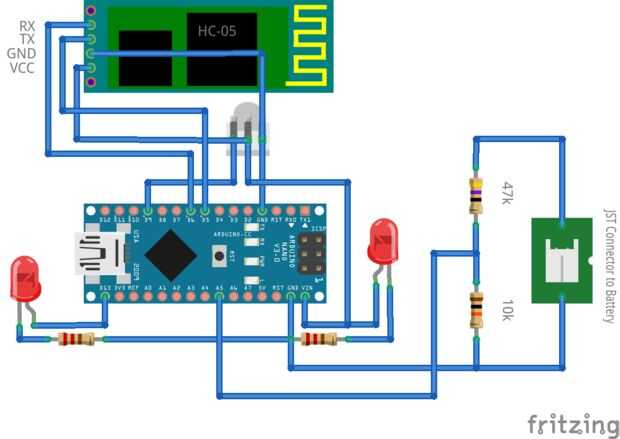

Aquí es cómo hacer un prototipo de controlador Bluetooth patín. Mi controlador se basa en el AtMega328, que es el mismo chip que el Arduino Nano utiliza. Lo que ves arriba es el circuito equivalente, si se va a construir este circuito, mi código de programa y descarga mi app Android, vas a tener control propio monopatín eléctrico.
Aquí están todos los materiales:
- Arduino Nano
- Serie de Bluetooth HC-06 módulo w/Breakout
- resistencias de 2 x 220 ohmios
- resistencia de ohmios de 47 k
- resistencia de ohmio 10 k
- 2 LEDs
- Perfboard
- Macho y conector JST hembra
Edificio el controlador:

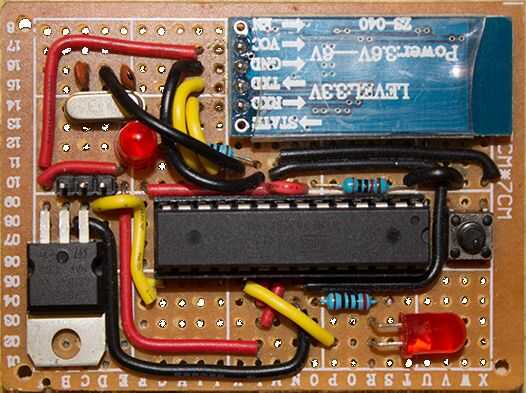

La soldadura de los componentes según el diagrama de arriba. El conector de tres pines es un macho, se conecta a la ESC. Su salida debe tener un BEC (circuito eliminador de batería). Este circuito proporcionará el 5-6 voltios necesarios para alimentar el controlador. Programa de Arduino con el código de este paso. Se encenderá el LED en el pin 13 cuando hay una conexión desde el HC-06.
El circuito también puede medir el voltaje de la batería mediante el conector JST a la derecha. Conectar este conector JST a lo positivo y negativo de la ESC para medir el voltaje.
La aplicación de este controlador es sólo para Android! Es muy sencillo de instalar, sólo abrir este archivo directamente con tu smartphone, y debe instalar la aplicación. El archivo es formato .apk, que es un instalador para los teléfonos Android.

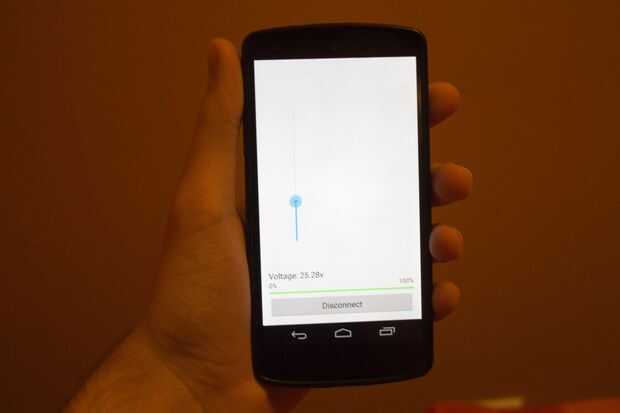

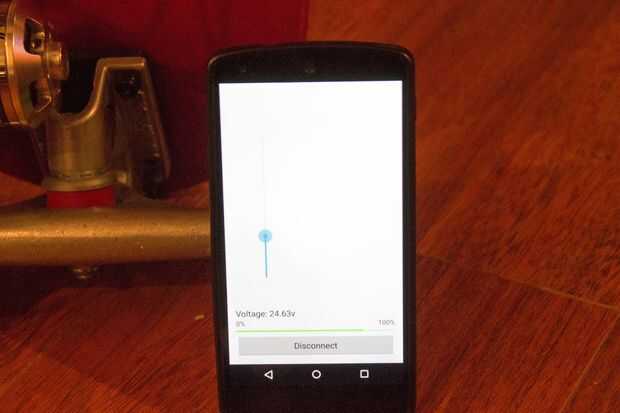

La aplicación es realmente fácil de usar, solo par su HC-06 para el dispositivo, actualizar la lista, conecte al HC-06 y entonces utilice el control deslizante para controlar el acelerador de la Junta. Es muy similar a la GT2B, pero puede que necesite cambiar la configuración de la ESC para coincidir con el max, min y acelerador neutral del receptor.
Si no desea crear su propio controlador, puede comprar uno de Los sistemas de Control actuales. Vendrá con una aplicación profesional, más canales y mayor precisión de voltaje de la batería. Además, voy a apoyarme! Estará disponible a mediados de septiembre.
Utilizar el prototipo Bluetooth patín controlador y aplicación a su propio riesgo!
