Eléctrica sistema de cerveza (10 / 11 paso)

Paso 10: Configurar el PID y probarlo

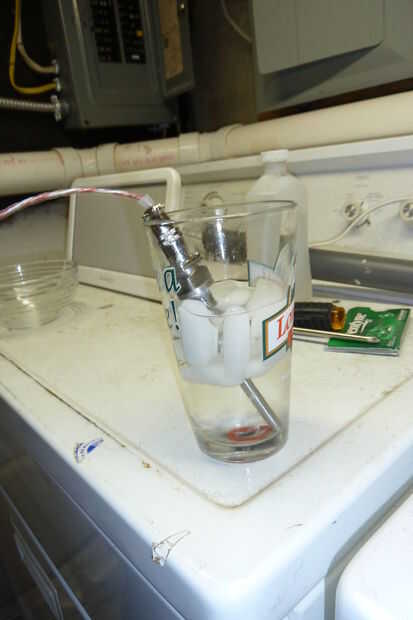

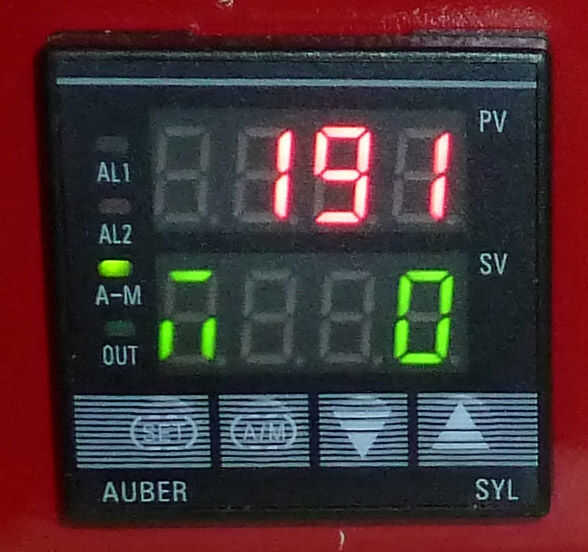

El PID sobre todo viene preconfigurado para nuestros propósitos, pero se requieren algunos cambios de menor importancia.  Conecte la sonda pero no el hervidor de agua y encender el sistema.  El primer número en el PID muestra la temperatura leída por la sonda y el número inferior mostrará la temperatura o potencia de salida en modo manual.  Sumerja la sonda en un vaso llenado de agua y mucho hielo.  Dejar reposar un minuto para estabilizar y hacer una nota de la temperatura que muestra.  En la configuración usaremos este valor para ajustar la punta de prueba de lectura. Retire la sonda y desconectar.

Mantenga pulsada la tecla set en el PID para entrar al menú de opciones.  Sigue presionando el 'set' para recorrer las opciones.  Es necesario cambiar los siguientes ajustes.

• HY de 0.3--> 0.1.  Controles cuánto encima o debajo de la temperatura pueden ser.
• Sn 0--> 21.  Cambiar tipo de entrada de termopar de tipo K a IDT.
• Pb 0--> (32-temperatura de la sonda en agua con hielo).  Calibra la sonda.  Mina Lee 34 con un offset de -2, ahora leer los 32 adecuada en agua con hielo.
• A-M 2--> 1.  Permite el control manual que se utiliza para hervir.

Continuar Pulse el botón set hasta que ciclo fuera de los menús y volver a la pantalla principal.  Instalar la sonda en el hervidor y llenarlo con alrededor de 4 galones de agua.  Revise si hay fugas, puede dejarlo reposar unos minutos.  El último paso es formar el PID para su sistema.  Conecte el cable de alimentación de la caldera al panel de control.  Usa las flechas para cambiar el valor a 150.  El agua empezará a calentarse a la deseada f de 150.  Una vez que alcanza 150 el PID debe encender y apagar para un poco mientras aprende el sistema.  Una vez finalizado este proceso el A-M led debería apagarse.  No tendrá que repetir este proceso de aprendizaje a menos que hagamos algo como swap el elemento de calefacción (cambiar la configuración en 1 o 2 Si necesita repetirlo).  Es aconsejable llevar esta agua hasta hervir un poco comprobar si hay fugas.  Mejor perder agua ahora que más tarde la hierba.

Si la temperatura está masivamente apagado, compruebe que los cables estén correctamente conectados y los pernos no se mezclan para arriba.  Si pruebas con un multímetro y la sonda RTD conectan, usted debe obtener resistencia ~ 100 ohmios entre los cables blanco y rojo y cero resistencia entre los cables rojos.  Mi sonda inicialmente Lee-94 F y de origen este volver atrás a uno de los cables rojos después de haber interrumpido el PID cuando estaba empujándolo.
