Paso 6: Comprender el cableado.
![]()
![]()

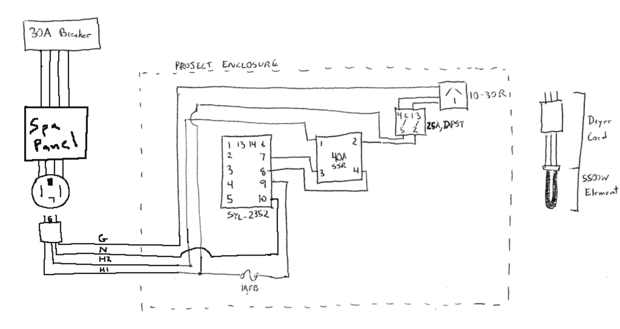

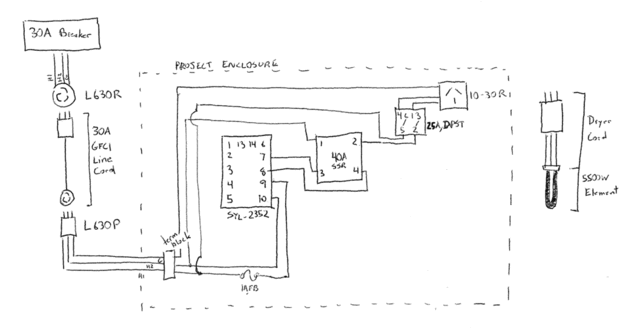

Es importante entender exactamente cómo el cableado va a trabajar. He incluido el esquema que utiliza para la instalación de 3 cables, así como los cambios necesarios para ejecutar esto desde un sistema de 4 hilos. El interruptor está incluido, aunque esto puede omitirse si se desea. Usé 1/2 amp fusibles aunque el esquema especifica 1 amp. El PID debe tirar muy poco poder cueste lo que cueste y el fusible es solo en caso de que algo va muy mal. En la foto no son los conectores para el sensor de la IDT. El cable blanco va al terminal 5 mientras que los dos cables rojos a los terminales 3 y 4. Cuando se conecta el PID a la nota SSR hay un + y - terminal, conectar estos debidamente.
Todo el cableado en H1 y H2 entre el poder y el elemento debe ser 10G. Usted puede utilizar longitud del cable de alimentación o Compro desamparados 10G por separado en The home depot unos 50 centavos de dólar por pie. Yo por cable el PID con 14G está fusionada a 0.5 amp. Los cables del sensor RTD pueden ser bastante delgada.
