Paso 7: Terminando el panel de control

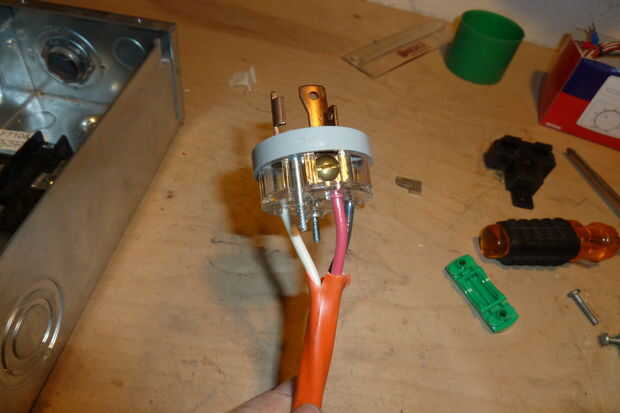

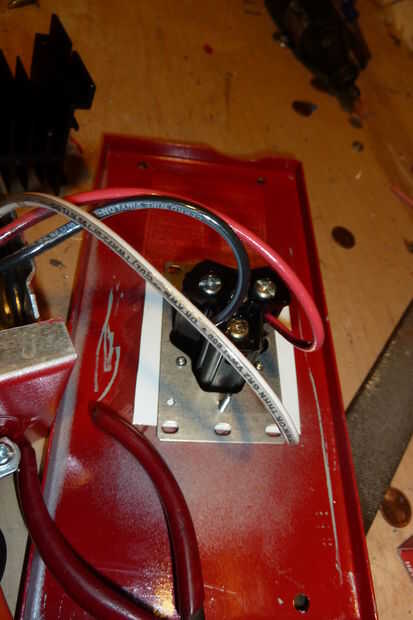

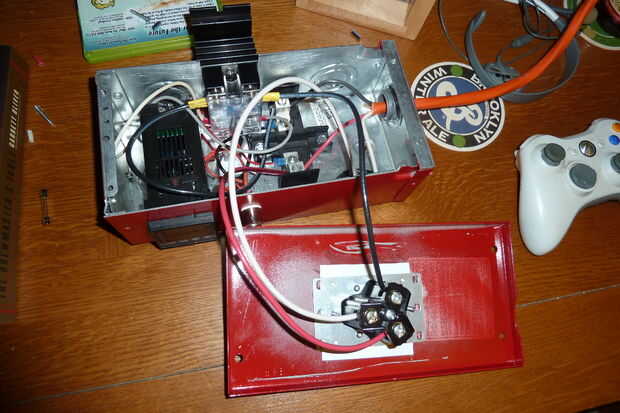

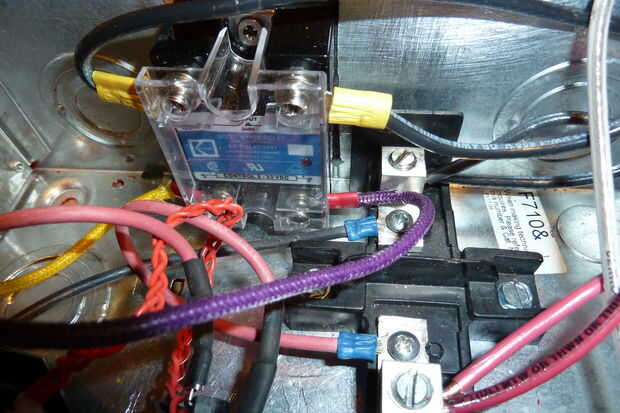

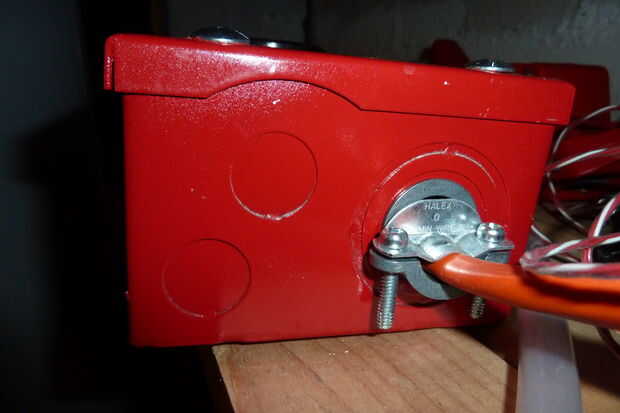

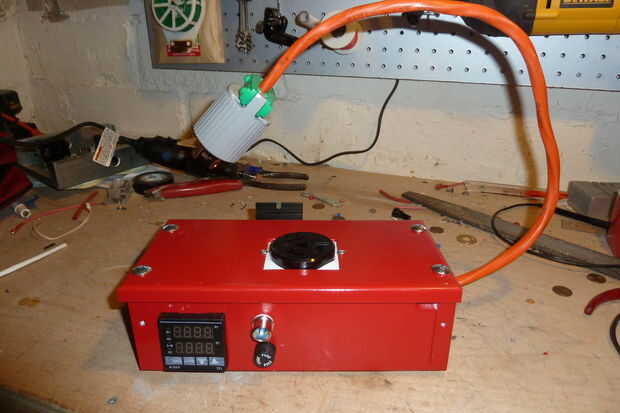

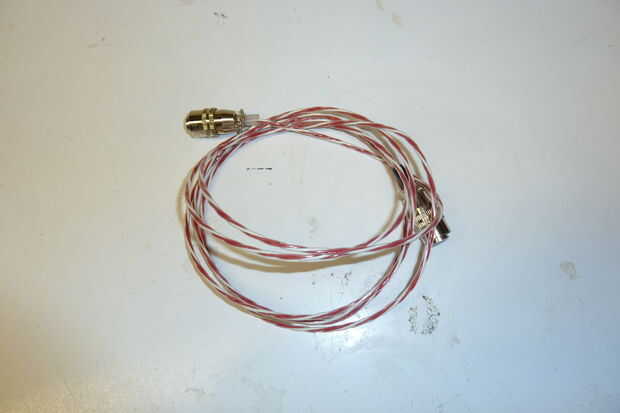

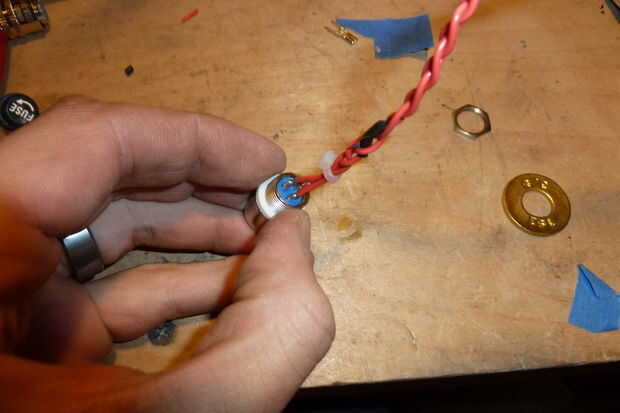

Es hora de conectar todo en el panel de control según el diagrama. Al soldar en todos los conectores RTD, mantenga el cable blanco en el pin 2 (en última instancia conecta a la ranura 5 en el PID). La parte superior de la caja tiene que ir en 'hacia atrás' para evitar la salida de golpear a la SSR. Si usted lo mira desde el lado, el labio redondeado en el borde de la caja deberán estar alineados con los agujeros más pequeños en los extremos. En lugar de conectar la fuente de alimentación para el PID a las zapatas principales, añadí engarzado en anillos y conectados mediante los tornillos directamente adyacentes a las zapatas. Si así lo quieren, se puede Agregar silicona para sellar la caja. Usted puede conectar para asegurarse de que los poderes de PID para arriba, pero tendrá que ser programado antes de funciona correctamente.
