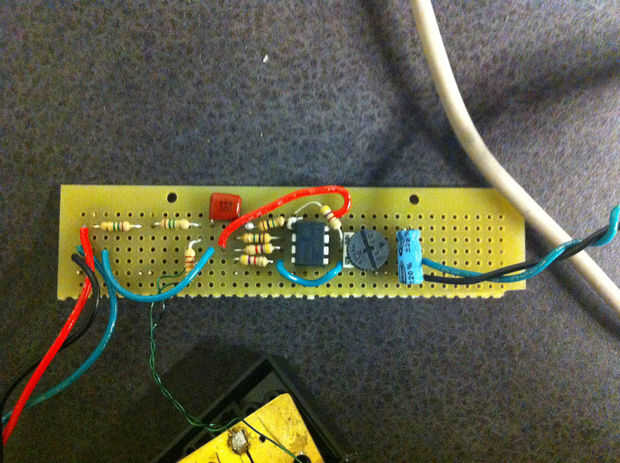

Paso 6: Construir circuito preamplificador
Los opamps utilizados son LM385 pero probablemente puede utilizar cualquier carril solo opamp. Se suministran por el riel de 12V. El carril de 48V sólo se utiliza para cargar el condensador formado por las cañas y la placa.

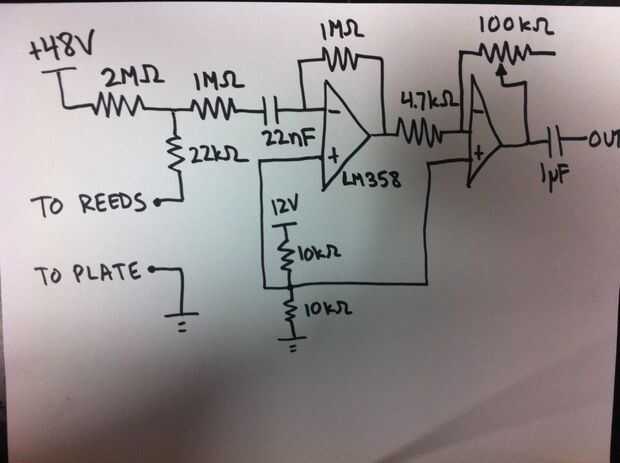

Cómo funciona el circuito:
La fuente de 48V carga electrones en el condensador formado por la placa y de cañas. Cuando estos cambios de la capacitancia, la cantidad de carga del condensador puede almacenar en que cambios de voltaje (C = Q/V), y así los electrones tienen que moverse. Lo hacen a través del tapón de 22nF y en la entrada de la primera etapa del opamp, que es un amplificador de búfer. El buffer está diseñado para tener una impedancia de entrada muy alta, para que incluso un pequeño goteo de la corriente de las cañas puede producir una buena tensión. La señal entra luego una segunda etapa del opamp, que es un amplificador con una ganancia variable por el bote ajuste de 100kohm. Su un circuito muy simple y probablemente no el mejor, pero hey trabajó primera vez así que no te quejes.
