Paso 2: Marco: Computer Aided Design (CAD)

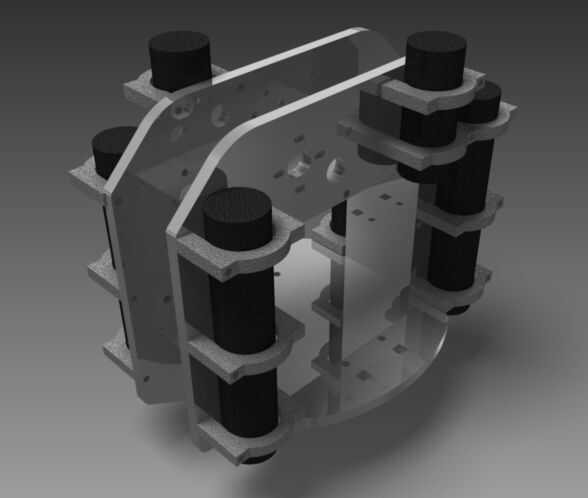

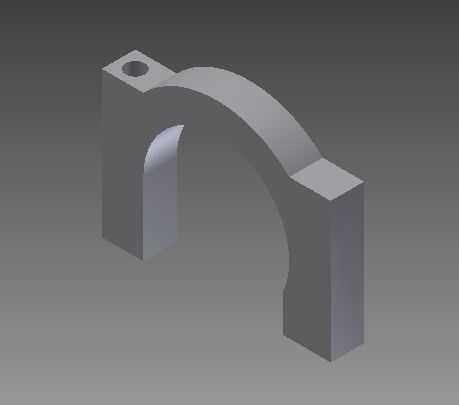

Desviado desde el diseño de rueda de la órbita comercial haciendo un marco de rueda más cuadrado-como. La forma cuadrada permitida más espacio de pila y de una mejor manera de conectarlos a la estructura. Los clips de batería, similares a los soportes del motor, apriete alrededor de las baterías debido a una pierna es ligeramente más corta que el otro. También diseñé para una rueda más ancha con el fin de cumplir uno de mis especificaciones de diseño: una rueda de la órbita que se puede conducir sobre hierba y el terreno blando sin hundirse en.

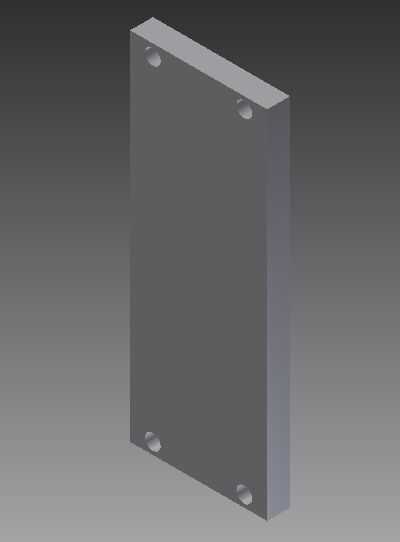

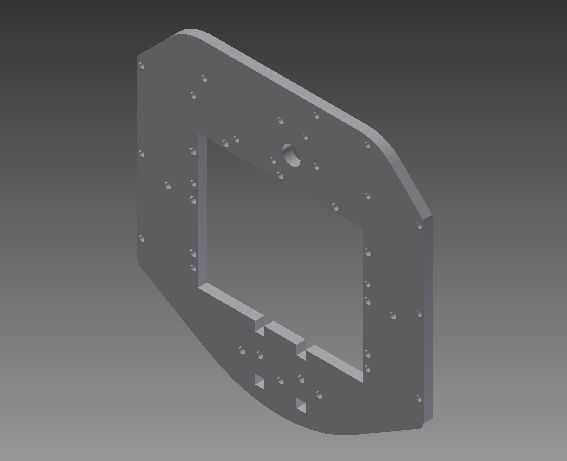

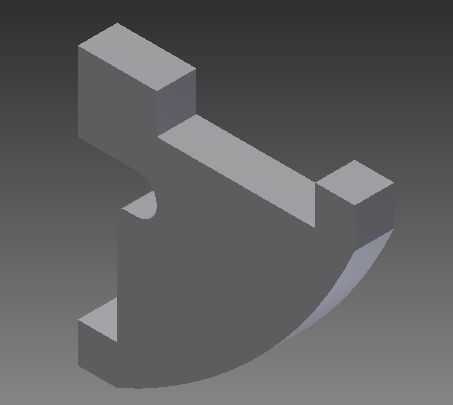

Las características que se enclavijan en los soportes de placa de placa y el pie de pie son una forma rápida y fácil para conectar el chorro de agua o piezas cortadas por láser. También también reducen la cantidad de sujetadores en el diseño. Los agujeros alargados cerca de la región del montaje del motor permitirá un ajuste fino para endentar el engranaje de estímulo y el engranaje de anillo.

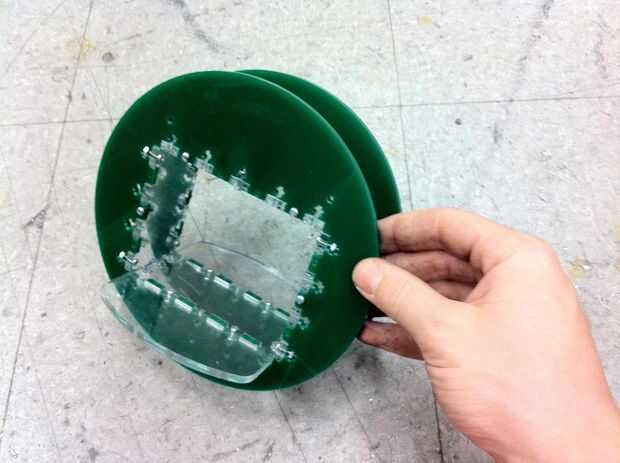

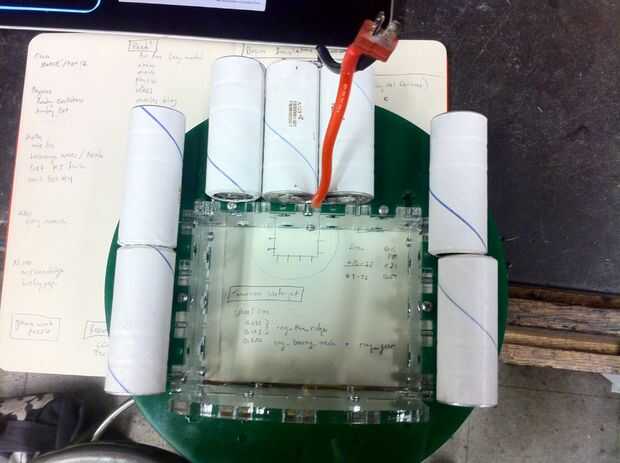

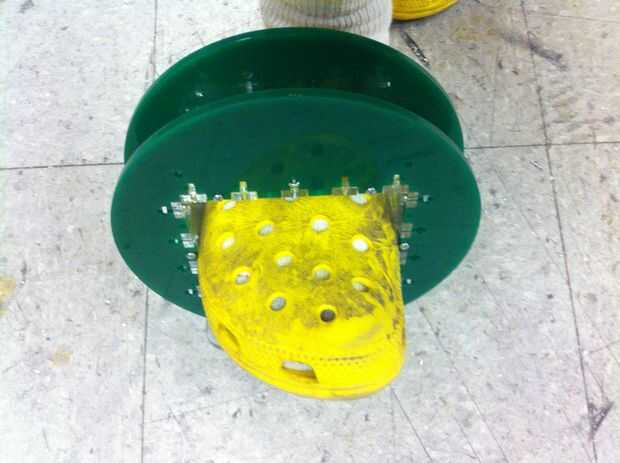

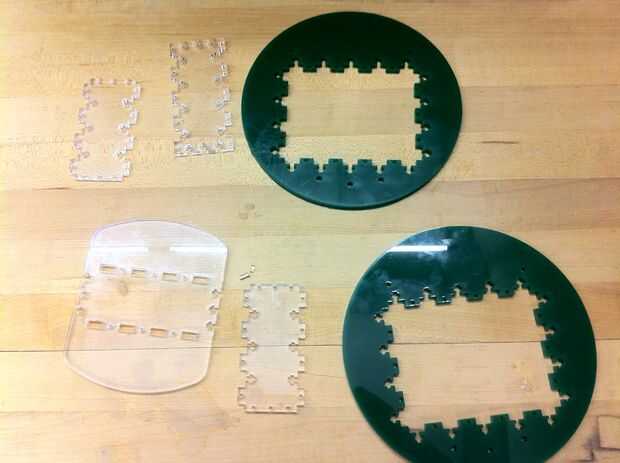

Para asegurarse de que el diseño de la rueda de mi órbita forma cuadrada encajaría mi croc, hice un pequeño prototipo con corte de acrílico y las tuercas en t, una técnica fácil y rápida fijación 2D láser. Hacer el láser corte acrílico prototipo fue crucial para mi proceso de diseño, ya que mi modelo de vida y permitido para que poder interactuar con el diseño en otro medio. Había verificado que el diseño funcione y algunas mejoras después de jugar con él en un espacio físico. El láser de corte prototipo ayuda con el diseño donde cabrían las pilas y llevaron al diseño de plato cuadrado.
