Paso 2: El diseño
Utilicé los siguientes materiales para hacer las piezas que ves arriba:
Base y placas de montaje: 1/4" negro acrílico (intercala para hacer 1/2" para que algunas piezas)
Escudos de la corona: 1/8" de acrílico transparente
Inductor y colector de placas: hoja de aluminio
Varillas: 1/4 barra de aluminio, corte y biselado.
Escobillas del colector: cinta conductora hecha por Laird

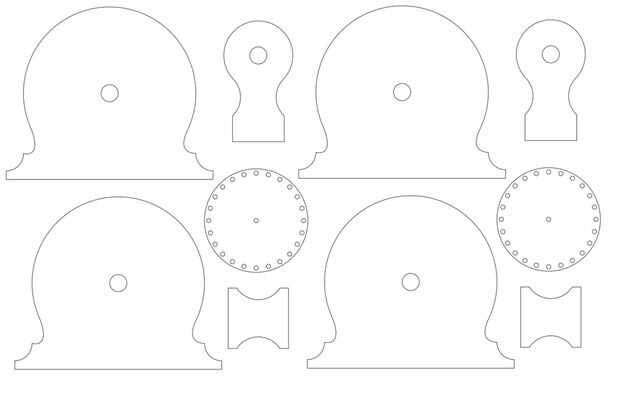

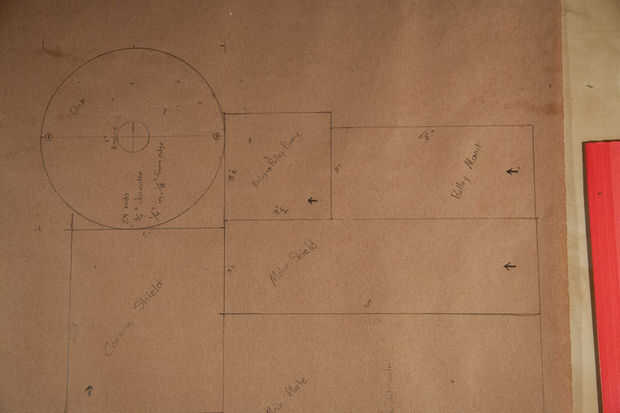

Empecé con un boceto en papel y luego crea un archivo de Illustrator para corte por láser. Antes de que diseñé mis piezas de acrílico que se cortará, ordené mis ejes y rodamientos de McMaster-Carr. En este caso quería una presión para los cojinetes, que podrán experimentar y conocer su cortador del laser.
Basé mi diseño de una combinación de máquinas que había visto, prototipos hice y sugirieron diseños del libro que menciono en la introducción. Usted puede divertirse con la estética, pero te recomiendo de prototipos y pruebas antes de instalarse en su diseño en las partes móviles.
