Eléctrico Panel de Control de cervecería en el Cheap (2 / 7 paso)

Paso 2: Cambios en el diseño

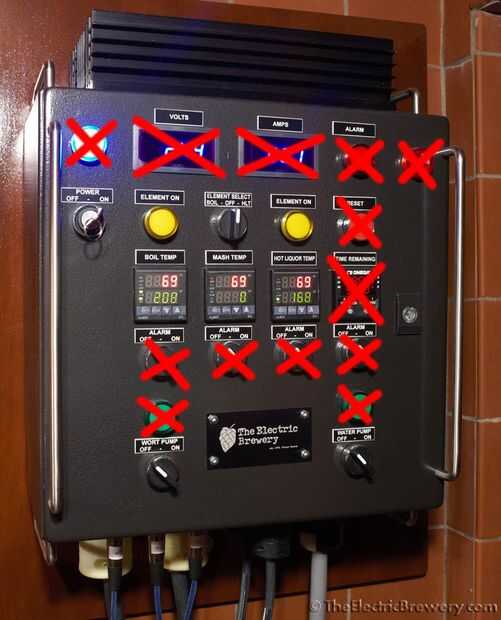

Una serie de características se elimina desde el panel de control presentado en comparación con lo diseñado en la fábrica eléctrica. El propósito de simplificar el diseño y reducir los costos. El diseño barato elimina el inicio seguro de bloqueo, el zumbador de alarma, la luz de alarma, el botón de reset de la alarma, la energía en luz, el medidor de voltaje de panel, el actual medidor de panel, el temporizador de proceso, los selectores de alarma, las luces de la bomba y del recinto del metal. Ninguno de estos cambios un impacto significativo en seguridad del sistema pero substancialmente reducir cuenta de componentes y complejidad de cableado.

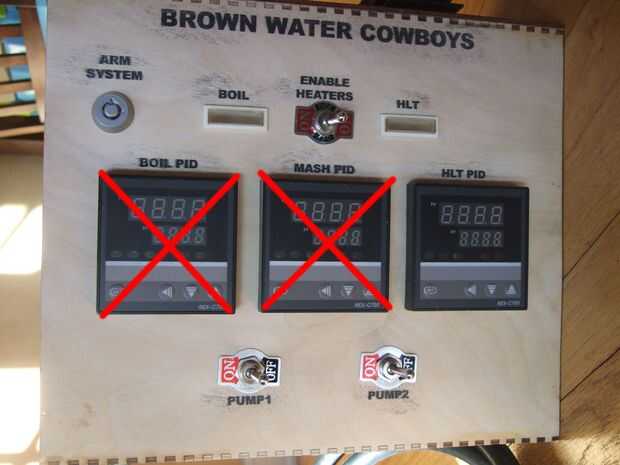

Dicho esto, una serie de cambios en el sistema adicional podría hacerse para reducir aún más el costo. Por ejemplo, en operación real, la temperatura sólo de consecuencia es la temperatura de (el tanque del licor caliente) HLT. Del mismo modo, se trata de la única temperatura que requiere control. Como resultado podemos eliminar las sondas de temperatura, las tomas XLR, los controladores PID para el hervidor mash tun y hervir. La olla de hervor aún necesitará algún tipo de control para permitir mayor o menor entrada de calor. Esto se puede lograr con un circuito básico de PWM (modulación de anchura de pulso) que es ajustable en el ciclo de trabajo a través de un simple potenciómetro. Esto conduciría directamente a hervir SSR.
