Eléctrico Panel de Control de cervecería en el Cheap (3 / 7 paso)

Paso 3: Modificaciones de PID

Los controladores PID seleccionados son muy baratos pero no tienen la salida correcta a la SSR. Como comprar el PID habrá un salida de relé significa que una señal generada por el PID energizará la bobina en un relevador de 120V CA mientras que queremos activar el SSR con un voltaje de DC. La buena noticia es que la señal generada por el PID para energizar la bobina del relé es una señal 12VDC y simplemente podemos ruta esa señal de 12VDC de la PID para conducir directamente la SSR. Ver las fotos para más detalles.

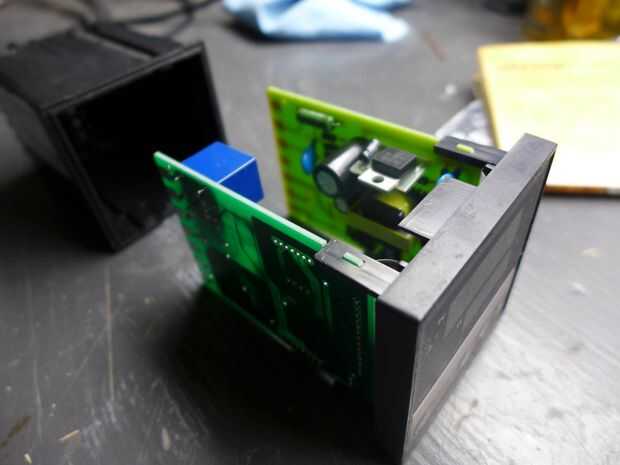

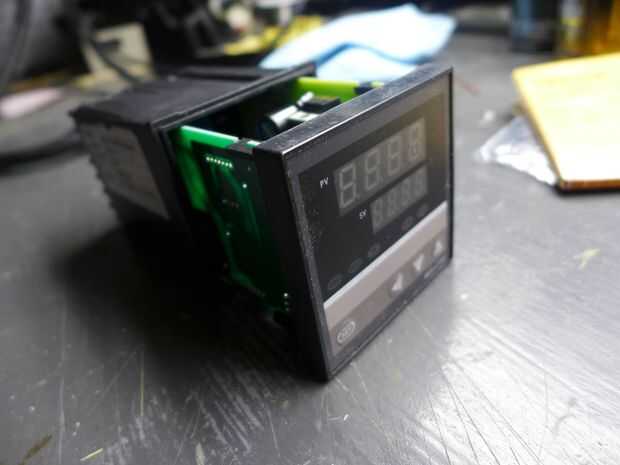

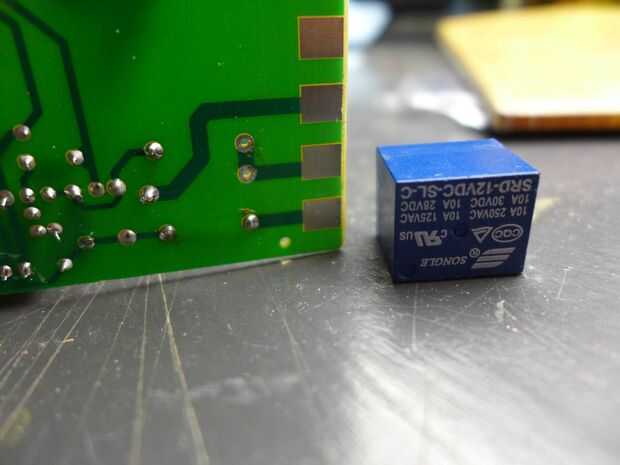

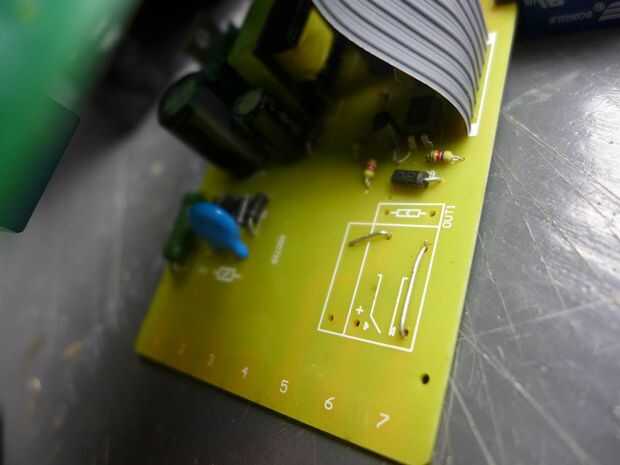

El primer paso es abrir la caja que es bastante fácil, el bisel frontal y los PCB se deslice hacia afuera una vez que usted presione la lengüeta de bloqueo. A continuación coloque el relé de salida usando el esquema de conexión impreso en el exterior de la caja o el manual del usuario. Luego desoldar el relevador de 120V CA. Por último nos desviación de la traza de 12 VCC a los terminales de salida por lo que podemos acceder a esta señal fuera de la vivienda. Entonces nos alambre los terminales de salida en el PID a la SSR como si el PID siempre fue SSR compatible.

Una nota final es que se necesita configurar el controlador PID para reducir el tiempo de ciclo a alrededor de 2 segundos que es a menudo mínimo en relé de salida PID ya ciclado rápido del relé mecánico rápidamente hará que falle. Una vez quitado el relé mecánico y ahora conduce un SSR sin partes móviles, que queremos que el sistema responda más rápidamente.

Si selecciona un PID alternativo, que necesita para asegurar su puede conducir la SSR o modificar el controlador para la SSR. ¡ Vaya!
