Paso 5: Diseñar el recinto
![]()
![]()

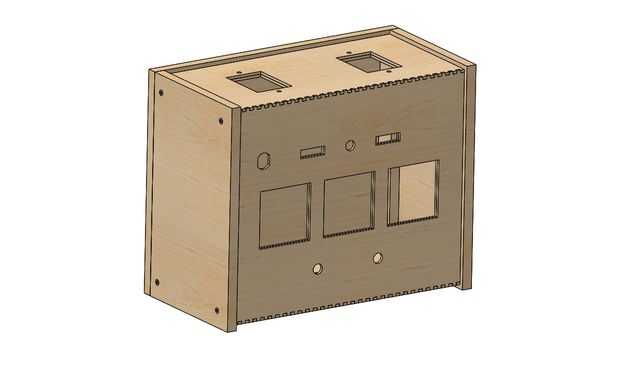

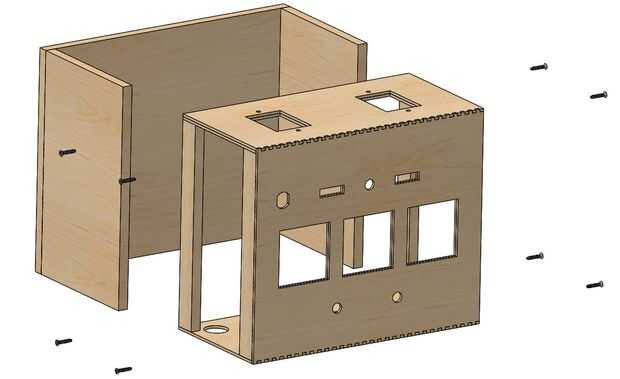

El panel de control en la imagen utiliza el laser-corte 1/8" madera contrachapada como el material de construcción principal. También se cortan los agujeros para los controladores PID, los interruptores, luces, enchufes, receptáculos y otras penetraciones con el láser. Las piezas cortadas por láser comprenden la parte delantera, superior e inferior de la carcasa, con chatarra madera atornillada a una estructura interna que forman los lados y la espalda. Los lados y la espalda son de madera más gruesa y se atornillan juntos que forman una sola pieza en forma de U y el marco con el laser-corte los paneles forman la principal pieza que se desliza hacia los lados y la espalda. Ver el esquematico CAD. Tornillos unir las dos mitades y deje la caja a desmontarse en el caso que otros cambios, reparaciones o trabajos deben realizarse en los componentes electrónicos dentro de.
Los lados más gruesos y espalda se cortan ligeramente más grandes que el laser-corte los paneles y el marco para permitir la proyección de algo proteger los paneles de madera más delgados.
Usted tendrá que modificar los archivos de corte láser adjunto (pdf) para que coincida con los componentes que usted elija. En particular, los recortes para las luces, los interruptores y receptáculos deba cambiarse.
