Paso 2: Montaje del prototipo
-Se convierte en familiarizarse con el circuito
-Identificar los componentes defectuosos antes de que se sueldan en su lugar
-Facilitar rellenar la placa de circuito por tener sus componentes organizados en una lógica
moda.
-Solucionar problemas en un entorno menos exasperante
PARTE 1: Obtener una copia del esquema

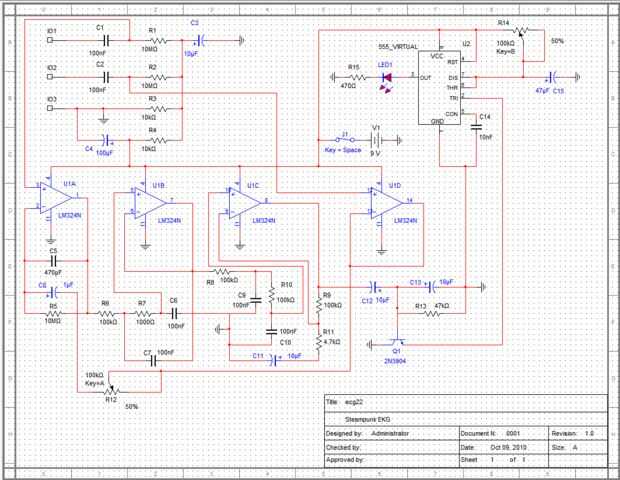

Imprimir una copia del esquema Fig. 2 (B & W es todo lo que necesitas, para salvar su tinta de color)
Gran versión del esquema:
PARTE 2: Rellenar la placa

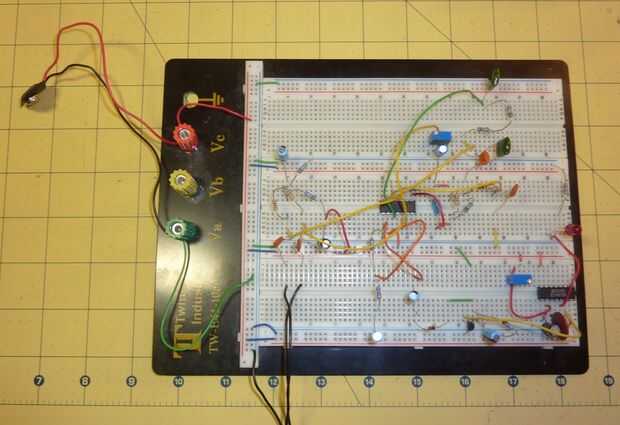

Utilizar el esquema para montar los componentes en el protoboard figura 1.
Haga clic en este enlace para una lista de símbolos esquemáticos. Enlace
Haga clic en este enlace para tener una visión general de diseño (. PDF). Enlace
Como montar los componentes en el protoboard use su marcador en la impresión manual de reparacion para trazar los caminos y los componentes como se montar. Esto le ayudará a mantenerse en camino y le impide saltar algo.
PARTE 3: Hacer que los conductores
Hay un número de lugares en línea que venden electrodos autoadhesivos pero no son necesarios a menos que usted va a utilizar esto como parte del disfraz o hacer un montón de moverse. Puedes ver en el video en el ultimo paso lo sensibles que es movimiento.

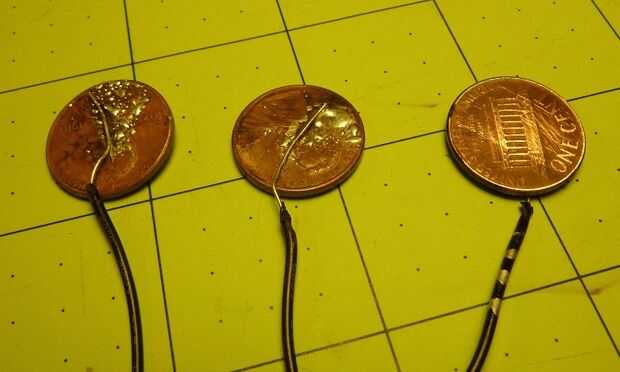

Para hacer propios plomos, Haz tres monedas de cobre. Idealmente se tacha pero usted puede hacer cualquier centavo que con un lijado ligero.
Cada centavo a una longitud de alambre de la soldadura de un metro o más FIG 3. Uno de estos conductores hacen único de alguna manera (es decir, utilizar un hilo de color diferente o anote la fecha en el centavo). Más adelante tienes que ser capaz de identificar fácilmente este cable como su tierra. Los otros dos cables no necesitan ser distintos. Usé algunos soldadura soldadura de Radio Shack para sujetar el cable a los centavos. Frote un poco en la interfaz entre cada centavo y sus hijos y mantener a fuego hasta que adhiere a ambas superficies. El resultado no es bonito pero solo le ahorró alrededor de $10.
Parte 4: Preparación para la prueba
Conecte la batería y la lleva al circuito montado en el protoboard. No conecte a su auto todavía.
Proceda al paso tres.
