Paso 4: Montaje del circuito
PARTE 1: Rellenar la placa de circuito

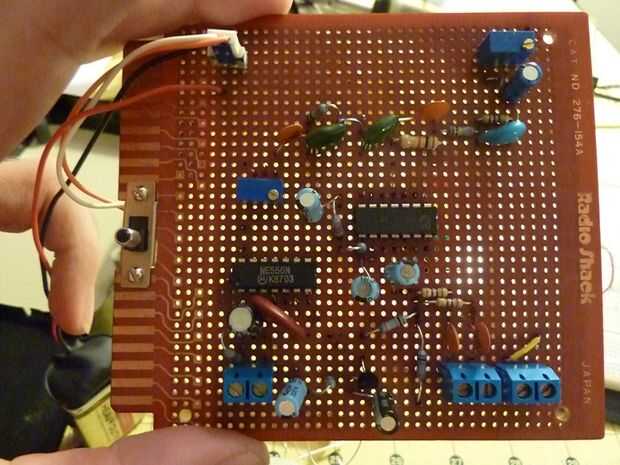

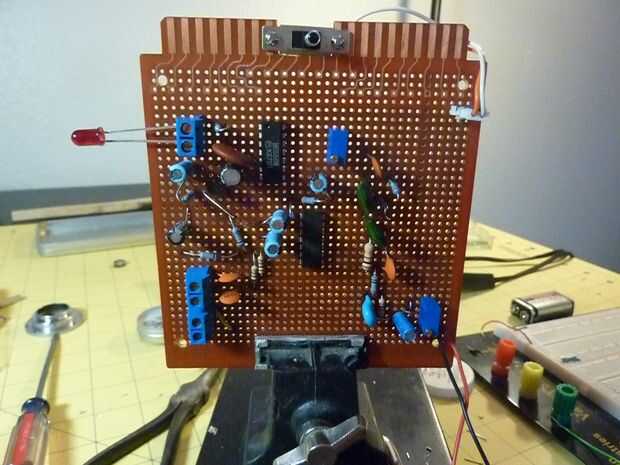

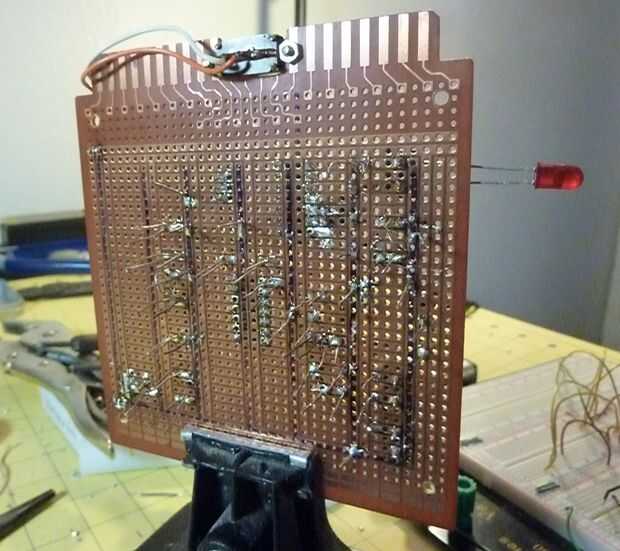

Organizar los componentes en la placa de circuito y soldar en su lugar Fig. 1 y 2. No recorte las puntas de sus componentes menos que 1/2" o tendrán dificultades para realizar las conexiones más adelante. Puede ser útil imprimir otra copia del esquema y marque los componentes como se instala.
Tutorial soldadura: enlace
Nota: Si recibe una placa de circuito con barras y plan con cuidado donde se colocan los componentes usted puede drásticamente reduzca el número de conexiones que tendrá que hacer más adelante.
PARTE 2: Conexiones de los cables

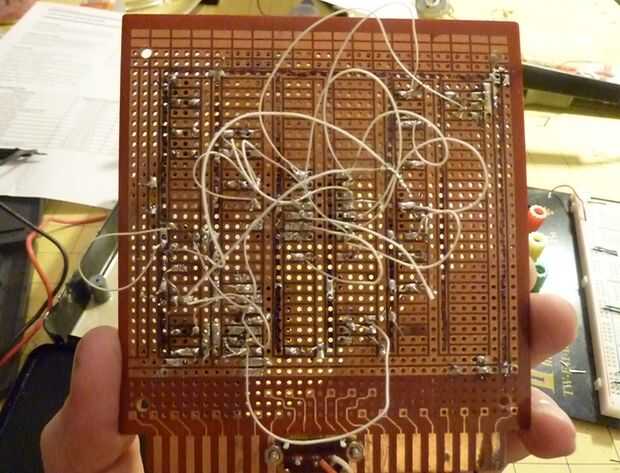

Hacer las conexiones restantes con su alambre de envoltura herramienta FIG 3.
PARTE 3: Prueba de función
Conecte la batería y conectar tus cables a los terminales apropiados.
Encienda el circuito y conecte los cables a su cuerpo. Usted puede necesitar ajustar el potenciómetro un poco pero que debe obtener el mismo limpiar pulso LED que vi en el prototipo.
Ya está terminado de construir el circuito.
Solución de problemas:
Si llegas a la parte 3 y el circuito no funciona correctamente, haga lo siguiente:
-Imprimir un esquema e ir de un componente a componente comprobar que cada uno es
debidamente conectado.
-Comprobar que el ICs, condensadores electrolíticos y LED están todos orientados correctamente.
-Comprobar las juntas de soldadura fría.
-Use un multímetro para comprobar si se rompe en el circuito.
-Comprobar el nivel de voltaje en los pines 4 y 11 en el LM324 y los pines 1 y 8 en el
555
