Paso 2: Construir el circuito

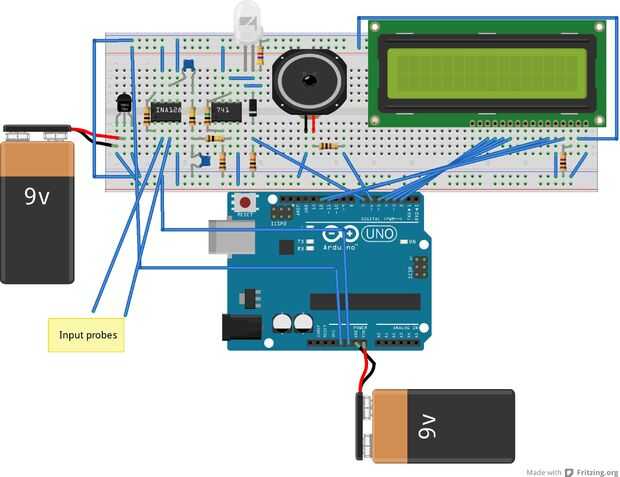

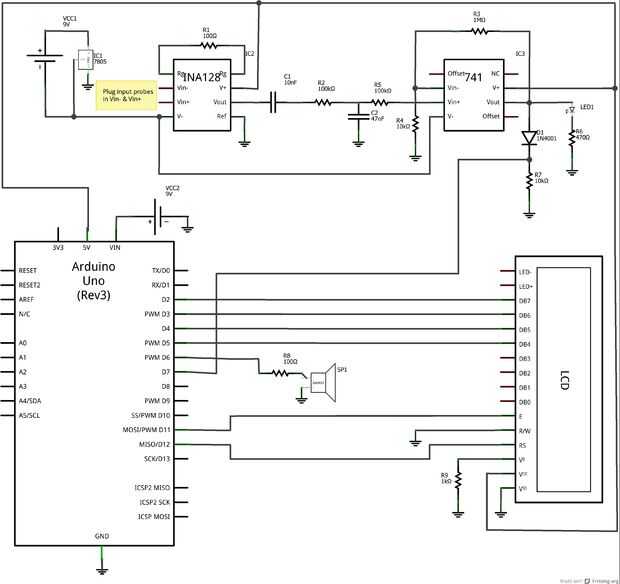

Aquí está el esquema del circuito y una sugerencia de la aplicación de la protoboard. Los dos electrodos se va conectados en el pin 2 y 3 de la INA128. Un electrodo de referencia adicional (una muñequera antiestática a su pierna derecha) va a ser conectado en tierra. Esta configuración le permite utilizar cables sin blindaje.
La mejor señal es justo después del filtro de paso bajo (entre las resistencias de dos 100kOmhs). Sugiero que usted conecte la sonda del osciloscopio en este punto para la demostración, aunque usted puede comprobar otros puntos para ver si todo está funcionando correctamente.
