Electromágnetico flotante (4 / 6 paso)

Paso 4: Construir la electrónica

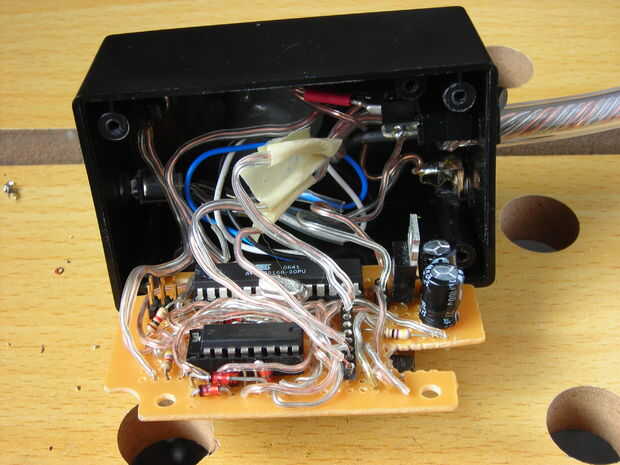

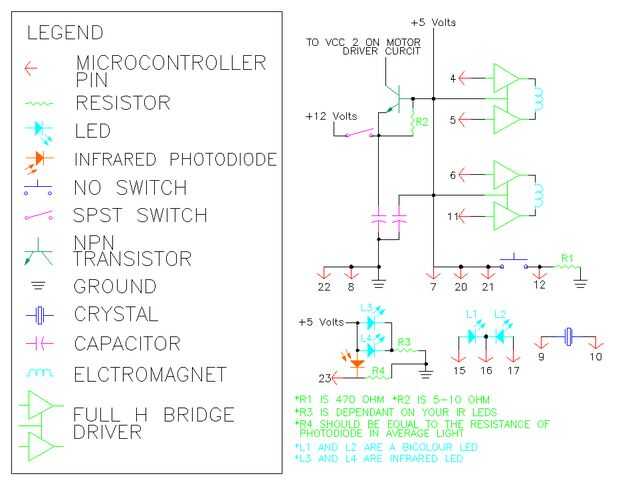

Para este paso usted probablemente debe montar la electrónica en un protoboard sin soldadura antes de soldarlos juntos. El esquema para construir el circuito está conectado junto con el archivo hex para cargar en el microcontrolador. El Arduino - 0007 código archivo es en la introducción puedes retocarlo o realizar cambios que necesites.

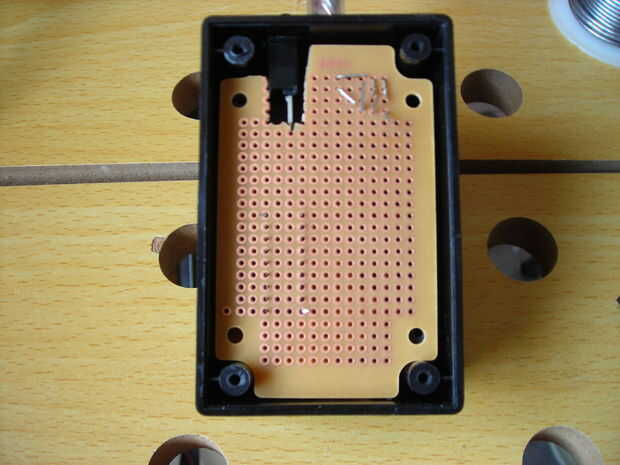

Es muy importante al plan donde van todas las piezas, por lo que toda la electrónica cabe en la caja la primera vez, si no que podría ser muy frustrante y causar mucho dolor.

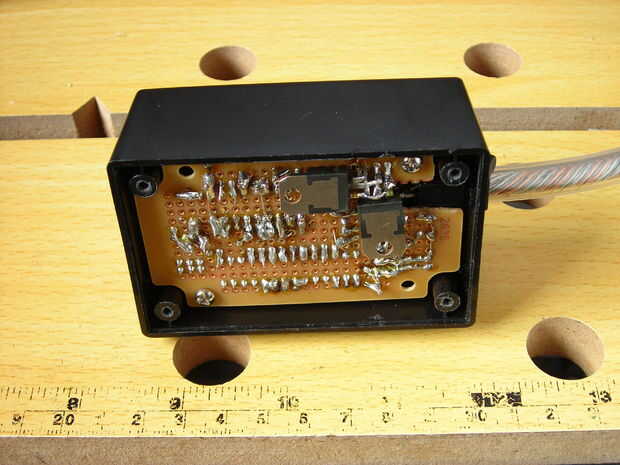

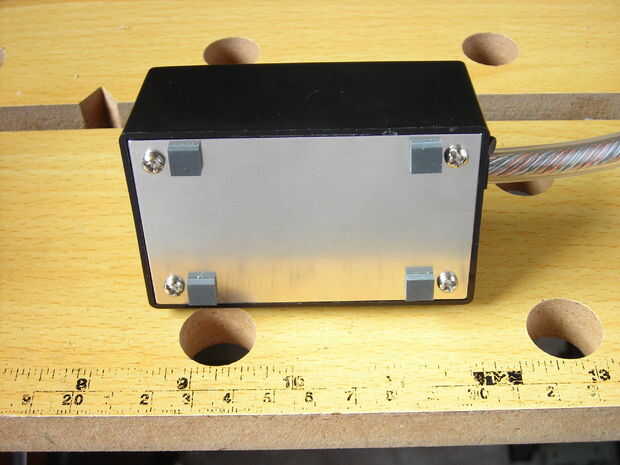

También es importante tener en cuenta que se calienta la transistor(s) de energía de NPN, para superar esto yo montado para contactar con la base de aluminio de la caja de mi proyecto, de esta manera actúa como un disipador de calor, prevenir un incendio espectacular. Usted también necesitará inventar algo similar para eliminar parte del calor de la caja.

Una vez que se construyen los componentes electrónicos, hay una sección de código en el programa que descomentar y y luego cargar en el chip para poner a prueba la orientación de las bobinas. Legumbres las bobinas, tirando hacia arriba y hacia abajo, también indicado por el LED. Si tienes un imán en los electroimanes y no sigue el patrón, invertir los cables.
