Electronic Detonator (3 / 5 paso)

Paso 3: Construir el detonador

Este es el paso más complejo. Se requiere perforar la cubierta plástica, atornillar todas las piezas y posteriormente conectando los. Si no tienes cable de conexión de la chatarra puede cortar otro pie del cable de intercom y utilizar. Para el cableado que apenas puede envolver el alambre alrededor de cada conexión, sin embargo si no permanece en el alambre o su un espacio para envolver muy apretado, puede usar el soldador y un poco de soldadura para asegurar una buena conexión.

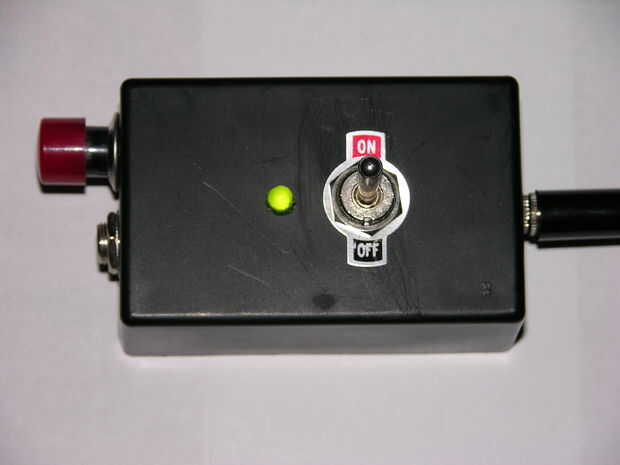

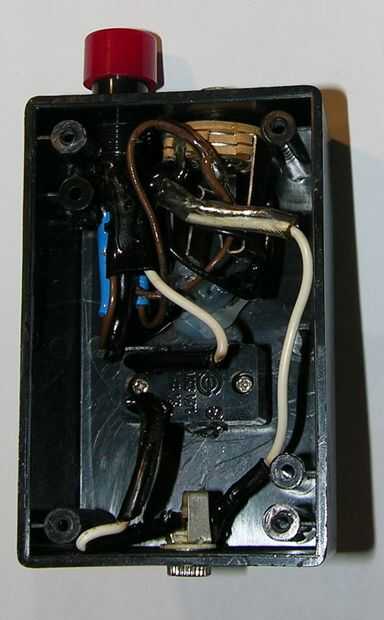

Utilizar la imagen para la mejor descripción de dónde se debe colocar todo en la caja. Y el "esquema" para saber cómo conectar los cables, porque es difícil decirle a donde deben conectar los cables de las fotos.

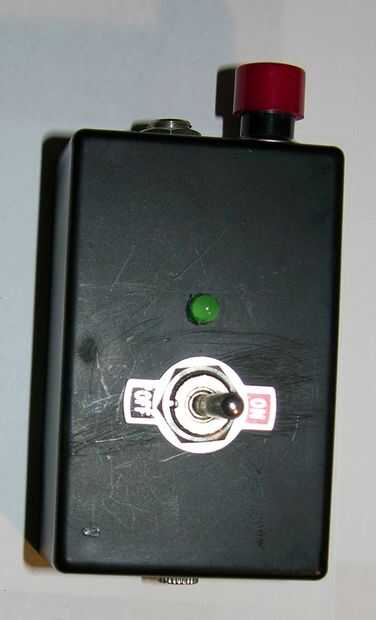

Voy a referir a las 3 caras diferentes (las que utilizamos) de la caja superior, frontal e inferior. En la foto de arriba es el con el botón rojo y la toma de 1/4". Antes de iniciar la perforación abierta el caso y sacar todo lo interior (placas, tornillos, ets).

Pasos:

1. buscar una broca coincida con el tamaño de la toma de 1/4". (Recuerde que todas las partes (botón, interruptor, tomas de corriente) pueden ser desatornilladas. Esto es para que puedas empujarlo de un lado y luego atornillar la otra pieza en el otro lado para apretar al caso. Cuando usted elige un tamaño de broca de taladro para cada parte diferente, asegúrese de que usted va por el tamaño de la pieza más pequeña del componente que será empujada a través de. Puede sonar confuso, pero si tendría más sentido si usted tiene los componentes en sus manos)
2. taladro ese tamaño en la parte inferior de la caja.
3. Repita los pasos para el resto de los componentes, con el interruptor y LED en el frente y el jack de botón y 1/4" en la parte superior. Nota: Si tienes razón dio poner el botón en la parte superior derecha, mano izquierda - parte superior del lado izquierdo. Esto es para cuando tienen en su mano el dedo pulgar sobre el botón
4. Atornillar todos los componentes en su lugar (si la estancia dosent de LED en el agujero puede utilizar un poco de pegamento, en la parte inferior, para mantenerlo allí.

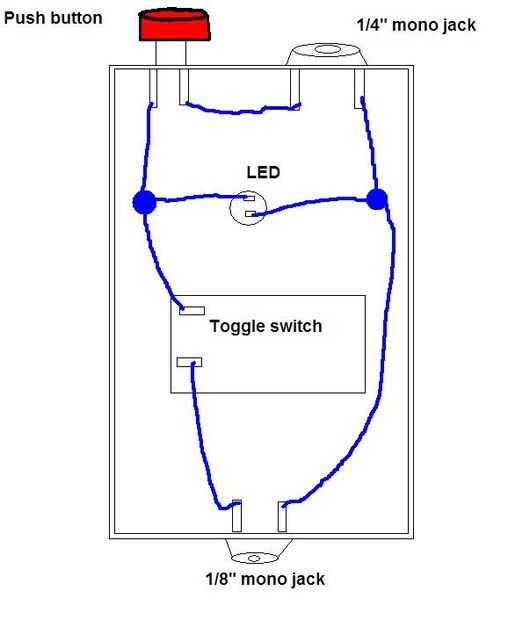

5. cablear según el diagrama. Nota: El botón es en la parte superior izquierda en el diagrama porque el punto de vista es desde la parte inferior de la caja.
6. el diagrama es bastante auto-exclamativas, las líneas azules son el alambre (duh), las gotas azules son donde el cable se une a otros 2 cables y una gran Nota: alambre el último LED, antes de cable de la alimentación y el interruptor para, mantener los cables para el led una forma y luego otro, encenderá el LED (si) sólo una forma de , y que es lo que usted debe alambre. (Esto es porque los LEDs están polarizados lo que significa que sólo funciona cuando hay flujo de corriente a través de ellos en 1 dirección específica)

Cuando haya terminado, cerrar el caso y vaya al paso siguiente.
