Paso 4: montaje

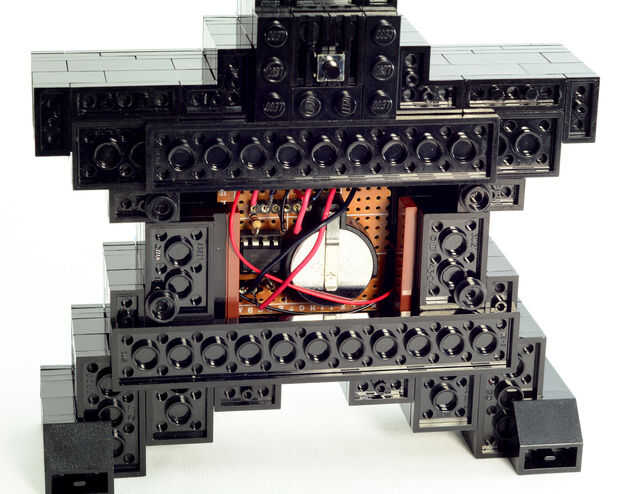

Con su pequeño circuito completo, a continuación puede insertar el altavoz piezoeléctrico en la ranura adecuada (el piezo no polarizados, por lo tanto no importan los colores de los cables), entonces lugar el módulo en la parte posterior del modelo con la espalda expuesta (ver fotos). Orificio frontal del altavoz piezo debe apuntar contra el técnica agujero para salida de sonido. En el archivo LDD, verás un pequeño cono LEGO rojo con una placa encima de él en el área sobre donde debe ir el orador: es un complemento opcional para mantener el altavoz en su sitio, aunque si tu circuito es construido a la medida, el circuito con el altavoz debe permanecer perfectamente. Luego coloque los LEDs en los lugares adecuados en los pernos de encabezado y usar unos alicates de punta delgada con cuidado en colocar si es necesario. Empuje suavemente los LEDs en los dos agujeros técnica correspondiente a los ojos de la estrella; sombrero de paja en forma de cúpula LEDs debería permanecer en el lugar. En los lados de la parte posterior de los ojos de la estrella (como se ve en el archivo LDD), hay dos fichas LEGO modificado rojo: Estos son opcionales y se colocaron allí para impedir que los dos pilotos fuera de lugar. No dude en añadir alguna pieza se siente necesario para celebrar la firma de LEDs en los zócalos del ojo, y usted puede incluso utilizar cinta adhesiva o pegamento caliente si quieres. Personalmente fui con la vía rápida y utiliza esas dos piezas de LEGO para apoyar firmemente los cables de los LED.

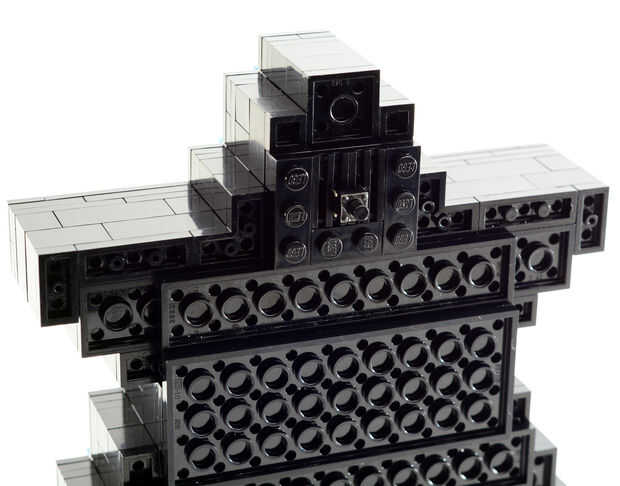

En la parte posterior de la cabeza de la estrella es donde debe ir la cosa de la rejilla de 4 x 3 (del archivo LDD), como se muestra en la primera foto. Las baldosas de la rejilla con éxito sostenga en su lugar las patas de garra de un pequeño interruptor táctil, que deben tener los dos cables soldados a ellos. Los cables a través de la rejilla de la serpiente y abajo en la parte posterior del modelo y usar unos alicates de punta delgada o pinzas para guiarlos en los pernos de la Rúbrica femenina. El interruptor táctil también es no polarizada, que significa que cualquiera de los cables puede ir en las dos clavijas de Rúbrica femenina a la derecha, como +-no materia (sólo importa que por lo menos un cable está conectado al pin 5 del ATtiny y el otro al suelo). Todo debe estar bien Unido, así que el botón prensa ver parpadear y hacer el sonido!
Recuerda: cualquier metal dos componentes en un circuito que sin querer hacen con con uno a se corta el circuito. Por ejemplo, si el ánodo y el cátodo del LED mismo acercarse demasiado y tocar uno al otro, las luces se apagarán. Si los altavoces han expuestos los alambres que están muy cerca potencial del interruptor expuestos los cables, el circuito se producirá un error. Asegúrese de utilizar cable aislado donde sea posible y procurar ningún alambre expuesto está adecuadamente cubierto. En mi circuito en las fotos, claramente mis pins encabezado tienen un montón de cables expuestos de los altavoces, LEDs y el interruptor, como no tengo tiempo para recortar antes de la sesión de fotos; para evitar cortos circuitos, he doblado los cables alejados uno del otro, para que no Afloje y agitan alrededor de dentro.

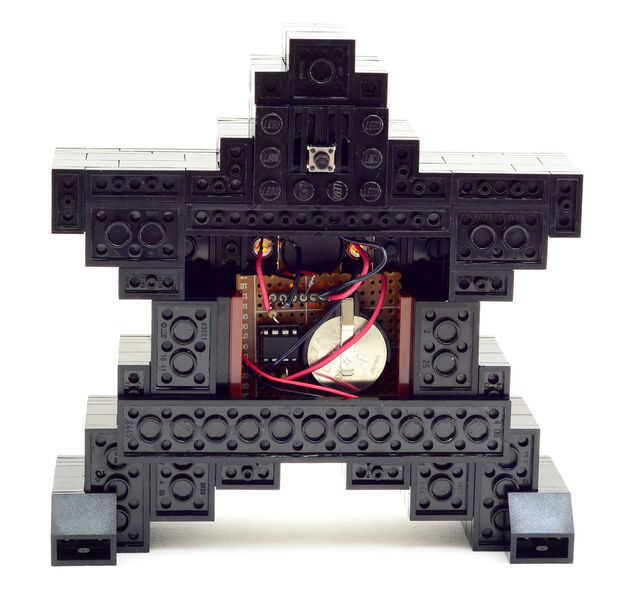

La "tapa" es una placa LEGO plana 4 x 10 con placas de 1 x 1 en la esquina: esto es fácil de quitar la tapa de la pila, mientras que mantener segura para la espalda. Cuando la estrella esté completa, puede colocar las placas planas en la parte posterior, y el modelo final debe ser funcional y autónomo. Si nada viene suelta y Mort alrededor, siempre quitarse la parte de atrás y examina lo que lo hice mal: tal vez hiciste la placa de circuito muy pequeño, que no está sostenido firmemente en su lugar bastante, en el cual recomendaría relleno el interior con varias placas y ladrillos para sostener los cables de circuito hacia abajo perfectamente.
