Electrónica básica (9 / 20 paso)

Paso 9: transistores

Un transistor en una pequeña corriente eléctrica en su pin de la base y lo amplifica que puede pasar una corriente mucho mayor entre su colector y emisor. La cantidad de corriente que pasa entre estos dos pines es proporcional a la tensión que se aplica a la base de pin.

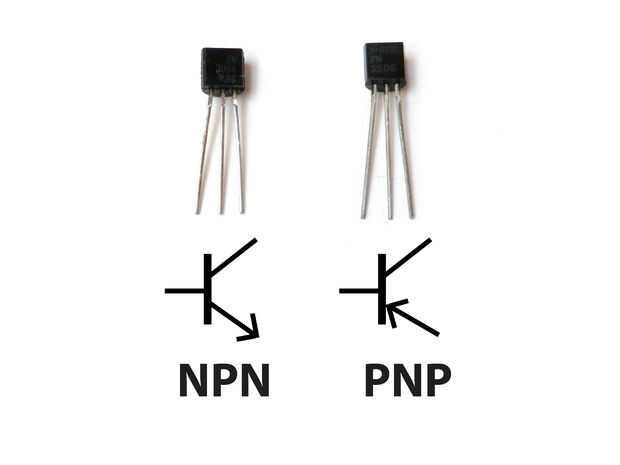

Hay dos tipos básicos de transistores que son NPN y PNP. Estos transistores tienen polaridad opuesta entre colector y emisor. Para una introducción muy completa a transistores revisa esta página.

Transistores NPN permiten electricidad pasar de la espiga del coleccionista a la patilla del emisor. Se representan en un esquema con una línea de base, una línea diagonal que conecta a la base y una flecha diagonal de la base.

Transistores PNP permiten electricidad pasar desde el pin emisor al pin del colector. Se representan en un esquema con una línea de base, una línea diagonal que conecta a la base y una flecha diagonal hacia la base.

Transistores tienen su número de parte impreso en ellos y usted puede ver sus fichas técnicas en línea para aprender sobre sus diseños de polos y sus características específicas. Asegúrese de tomar nota del transistor de tensión y corriente nominal así.
