Paso 10: los circuitos integrados

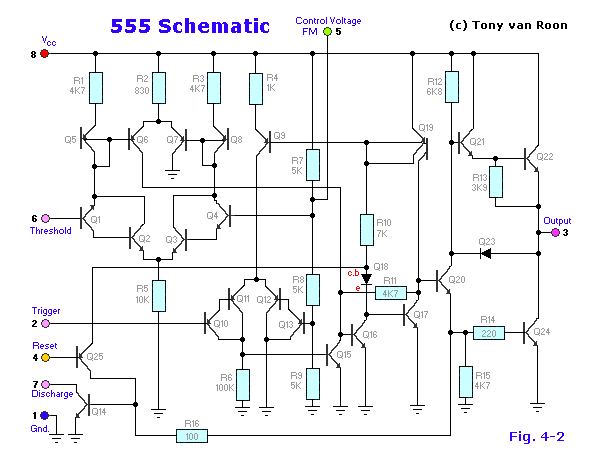

Por ejemplo, el
de un chip 555 temporizador tiene más de 40 componentes.
Como transistores, usted puede aprender todo sobre circuitos integrados buscando sus fichas técnicas. En la ficha técnica aprenderás las funciones de cada pin. También debe indicar el voltaje y corrientes nominales de la viruta sí mismo y cada pin individual.
Circuitos integrados vienen en una variedad de diferentes formas y tamaños. Como un principiante, usted estará trabajando principalmente con chips DIP. Éstos tienen pernos para el montaje por-agujero. Obtienes más avanzado, usted puede considerar chips SMT que están soldado a un lado de una placa de circuito para montaje en superficie.

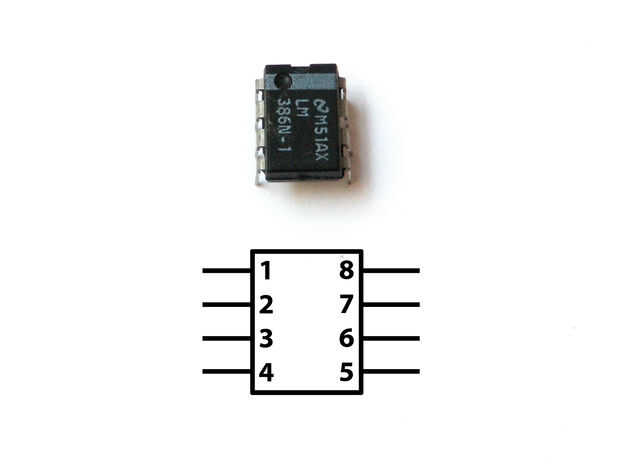

La muesca redonda en un extremo de la viruta del IC indica la parte superior del chip. El perno a la parte superior izquierda de la viruta se considera pin 1. Del pin 1, leer secuencialmente por la ladera hasta llegar a la parte inferior (es decir, el pin 1, pin 2, pin 3..). Una vez en el fondo, cruzan al lado opuesto de la viruta y luego comenzar la lectura de los números hasta llegar a la cima otra vez.
Tenga en cuenta que algunos chips más pequeños tienen un pequeño punto al lado del pin 1 en lugar de una muesca en la parte superior del chip.
No hay ninguna forma estándar que todos ICs se incorporan a esquemas, pero a menudo se representan como cajas con números en ellos (los números que representa el número de pin).
