Electrónica básica (11 / 20 paso)

Paso 11: potenciómetros

Los potenciómetros son resistencias variables. En inglés llano, tienen algún tipo de mando o control deslizante que gira o empuje para cambiar la resistencia en un circuito. Si alguna vez ha usado una perilla de volumen en un equipo estéreo o un atenuador de luz deslizante, han utilizado un potenciómetro.

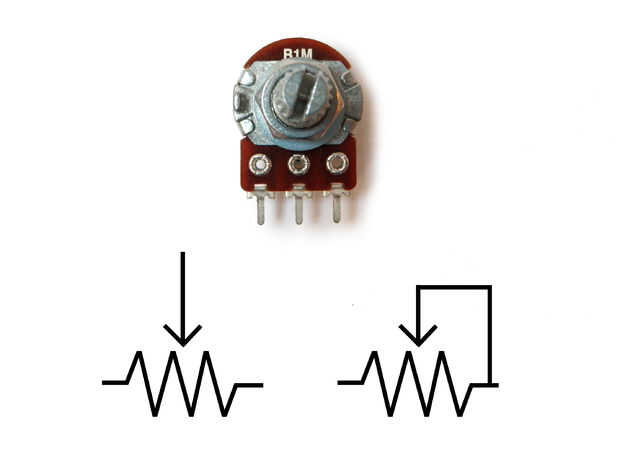

Potenciómetros se miden en ohms como resistores, pero en lugar de tener bandas de color, tienen su valor valorar escrito directamente sobre ellos (es decir "1 M"). También están marcados con una "A" o "B", que indica el tipo de curva de respuesta que tiene.

Marcado con una "B" los potenciómetros tienen una curva de respuesta lineal. Esto significa que al girar la perilla, la resistencia aumenta uniformemente (10, 20, 30, 40, 50, etc..). El potenciómetro marcado con una "A" tiene una curva de respuesta logarítmica. Esto significa que al girar la perilla, los números de aumentan logarítmico (1, 10, 100, 10.000 etc..)

Los potenciómetros tienen tres patas como para crear un divisor del voltaje, que es básicamente dos resistencias en serie. Cuando dos resistencias están en serie, entre ellos trata de una tensión que es un valor entre el valor de la fuente y la tierra.

Por ejemplo, si usted tiene dos resistencias de 10K en serie entre la alimentación (5V) y tierra (0V), el punto de encuentran de estas dos resistencias será medio la fuente de alimentación (2.5V) porque ambos las resistencias tienen valores idénticos. Suponiendo que este punto medio es realmente la patilla central del potenciómetro, al girar la perilla, el voltaje en el pin medio realmente aumentarán a 5V o disminuir hacia 0V (dependiendo de la dirección que usted gire). Esto es útil para ajustar la intensidad de una señal eléctrica dentro de un circuito (por lo tanto su uso como una perilla de volumen).

Esto se representa en un circuito como un resistor con una flecha apuntando hacia la mitad del mismo.

Si sólo uno de los pins externos y el pasador central conecta al circuito, sólo cambia la resistencia en el circuito y no el nivel de voltaje en el pin central. Esto también es una herramienta útil para la construcción de circuito porque a menudo sólo quiere cambiar la resistencia en un momento determinado y no crear un divisor de tensión ajustable.

Esta configuración se representa a menudo en un circuito como un resistor con una flecha que sale de un lado y bucles en apuntar hacia el centro.
