Paso 12: LEDs

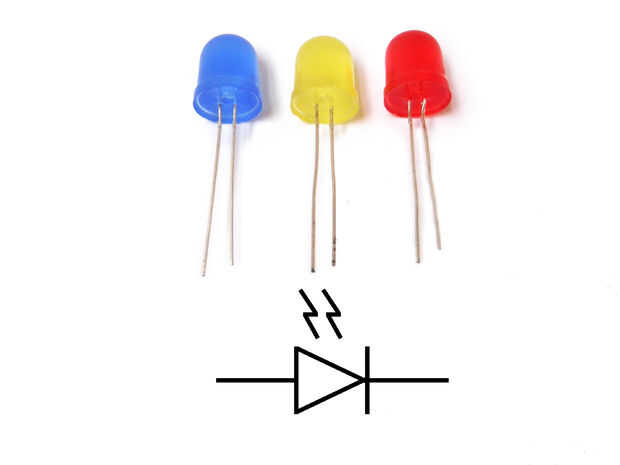

Hay típicamente dos indicadores para saber qué electricidad dirección pasará a través y LED. El primer indicador de que el LED tendrá más plomo positivo (ánodo) y un terreno más corto plomo (cátodo). El otro indicador es una muesca plana en el lado del LED para indicar el positivo (ánodo). Tenga en cuenta que no todos los LEDs tienen esta muesca de indicación (o que a veces está mal).
Como todos los diodos, LED crea una caída de tensión en el circuito, pero típicamente no añade mucha resistencia. Para evitar que el circuito se ponga en cortocircuito, debe agregar un resistor en serie. Para averiguar cómo es grande de una resistencia que se necesita para la intensidad óptima, puede utilizar este online calculadora de LED para averiguar cuánta resistencia se necesita para un solo LED. A menudo es buena práctica usar un resistor que es ligeramente más grande en el valor de lo que es devuelto por calculadora.
Usted puede ser tentado a alambre de LEDs en serie, pero ten en cuenta que cada LED consecutivo dará lugar a una caída de tensión hasta que finalmente no haya energía suficiente para mantener encendida. Como tal, es ideal para iluminar varios LEDs por cableado en paralelo. Sin embargo, usted necesita para asegurarse de que todos los LEDs tienen el mismo poder valorar antes de hacer esto (diferentes colores a menudo se clasifican diferentemente).
LEDs se mostrarán en un esquema como un símbolo de diodo con relámpagos saliendo de él, para indicar que es un diodo que brilla intensamente.
