Electrónica básica (13 / 20 paso)

Paso 13: interruptores

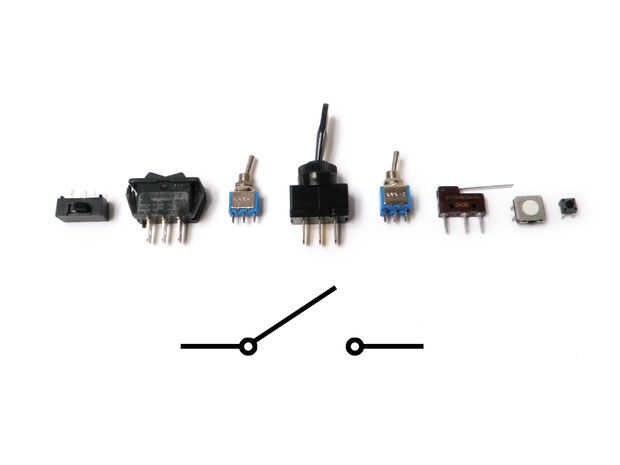

Un switch es básicamente un dispositivo mecánico que crea una rotura en un circuito. Al activar el interruptor, se abre o se cierra el circuito. Esto depende del tipo de interruptor es.

Normalmente abierto (N.O.) cerca cambia el circuito cuando se activa.

Normalmente cerrado (N.C.) interruptores abren el circuito cuando se activa.

Como interruptores más complejos pueden tanto abrir una conexión y cerrar otro cuando se activa. Este tipo de interruptor es un interruptor unipolar de doble tiro (SPDT).

Si usted fuera a dos interruptores SPDT se combinan en un solo interruptor, sería llamado un interruptor bipolar de doble tiro (DPDT). Esto dos circuitos separados de romper y abrir otros dos circuitos, cada vez que se activa el interruptor.
