Paso 15: Breadboards

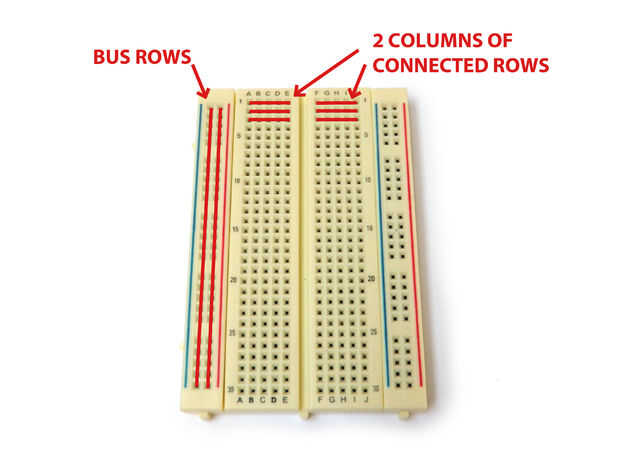

En la parte central hay dos columnas de filas que están al lado. Esto está diseñado para que pueda ser capaz de introducir un circuito integrado en el centro. Después de insertar, cada pin del circuito integrado tendrá una fila de agujeros eléctricamente continuas conectado a él.
De esta manera, puede crear rápidamente un circuito sin tener que hacer los cables de soldaduras o torciendo juntos. Simplemente conecte las piezas que están conectadas juntos en una de las filas eléctricamente continuas.
En cada borde de la placa, normalmente se ejecuta dos líneas de autobús continuo. Uno está diseñado como un autobús de la energía y el otro es como un bus de tierra. Conectando corriente y tierra respectivamente en cada uno de ellos, se pueden fácilmente acceder a ellas desde cualquier lugar en el protoboard.
