Electrónica básica (17 / 20 paso)

Paso 17: Tu primer circuito

Parts List:
1K ohm - resistor 1/4 Watt
LED 5mm rojo
SPST toggle switch

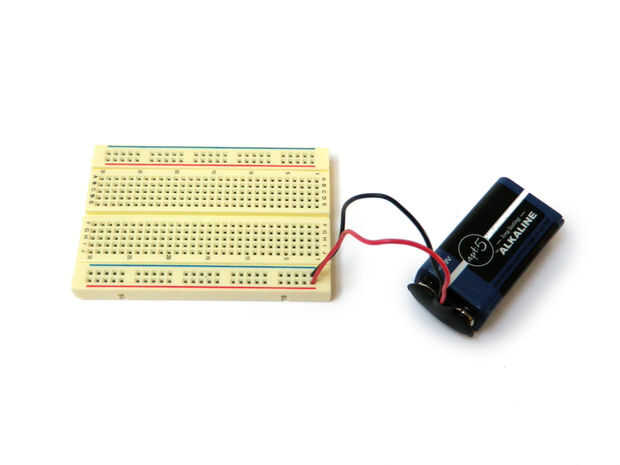

Conector de la batería de 9V

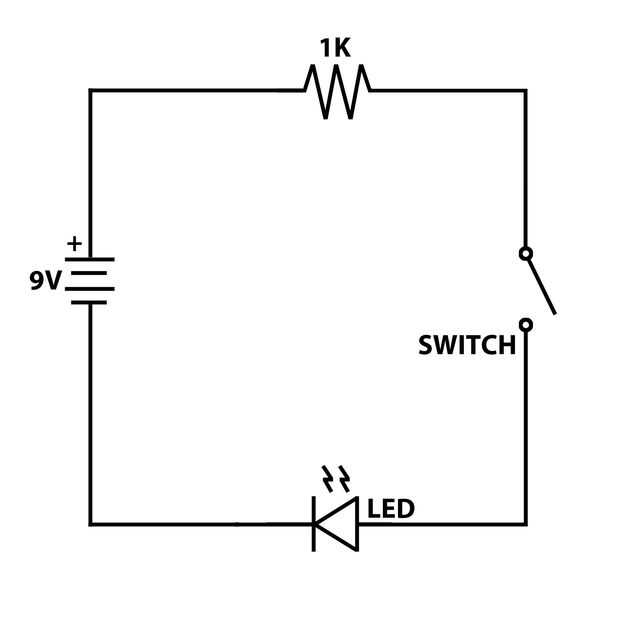

Si nos fijamos en el esquema que vemos que el resistor de 1K, LED e interruptor están todos conectados en serie con la batería de 9V. Al generar el circuito, podrás activar el LED de encendido y apagado con el interruptor.

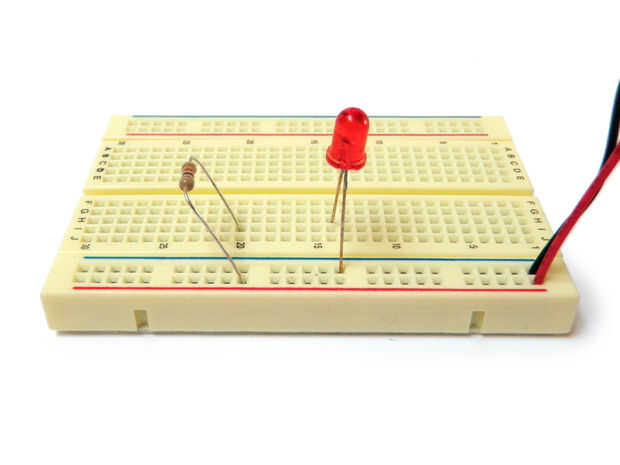

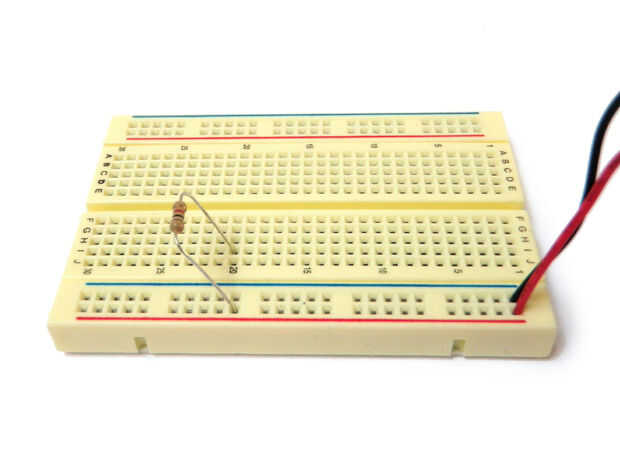

Usted puede consultar el código de color de un resistor de 1K usando la calculadora gráfica resistencia. Además, recuerde que el LED debe conectarse de la manera correcta (sugerencia - la pata larga va hacia el lado positivo del circuito).

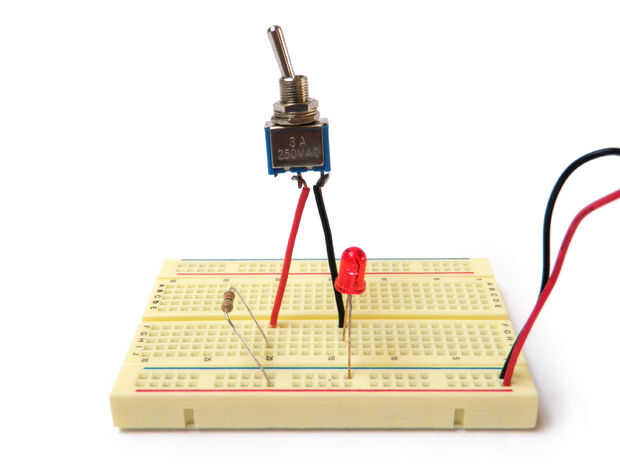

Necesitaba un cable de núcleo sólido a cada pata del interruptor de la soldadura. Para obtener instrucciones sobre cómo hacerlo, revisa el Instructable "Cómo soldar". Si esto es demasiado dolor para que pueda hacer, simplemente deje el interruptor del circuito.

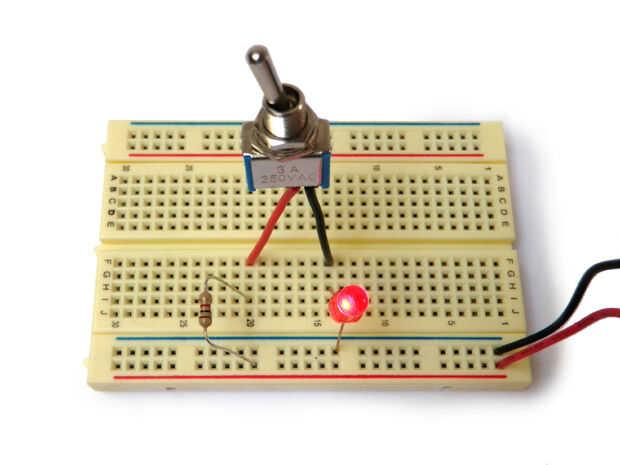

Si usted decide utilizar el interruptor, abrir y cerrar para ver qué sucede cuando usted hace y rompe el circuito.
