Electrónica básica (18 / 20 paso)

Paso 18: El segundo circuito

Opcional:
10K ohm - resistor 1/4 Watt
Potenciómetro de 1M

Este esquema siguiente puede parecer desalentador, pero es realmente bastante sencillo. Está utilizando todas las piezas que hemos ido sólo sobre automáticamente parpadear un LED.

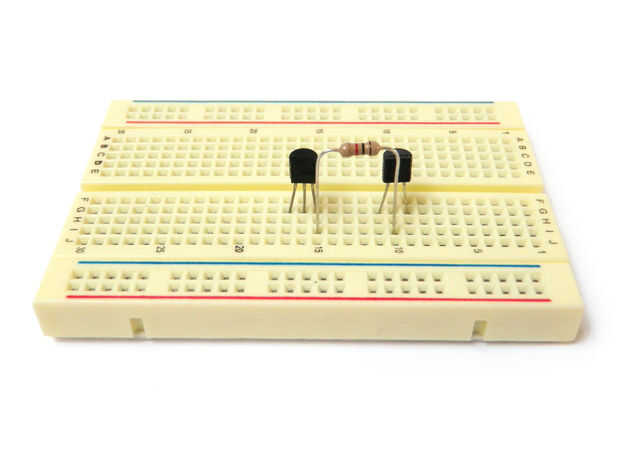

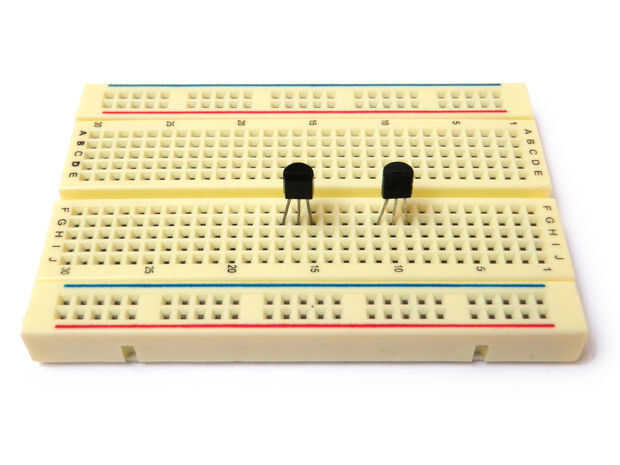

Deben hacer cualquier transistores NPN o PNP de propósito general para el circuito, pero si quieres seguir en casa, estoy usando 293904 (NPN) y 2N3906 (PNP) transistores. Aprendí sus diseños pin buscando sus fichas técnicas. Una buena fuente para encontrar rápidamente la pajina es Octopart.com. Simplemente buscar el número de pieza y usted debe encontrar una foto de la pieza y el enlace a la hoja de datos.

Por ejemplo, de la hoja de datos para el transistor 2N3904, pude rápidamente que el pin 1 es el emisor, pin 2 fue la base, y pin 3 el colector.

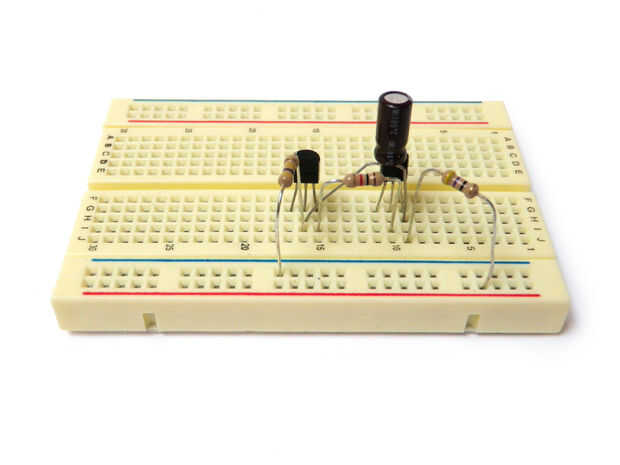

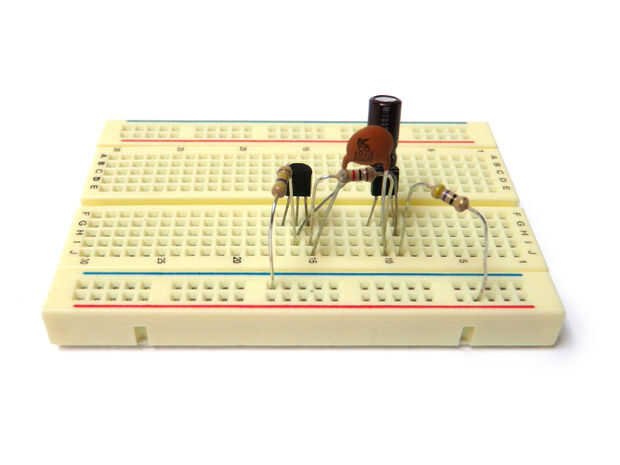

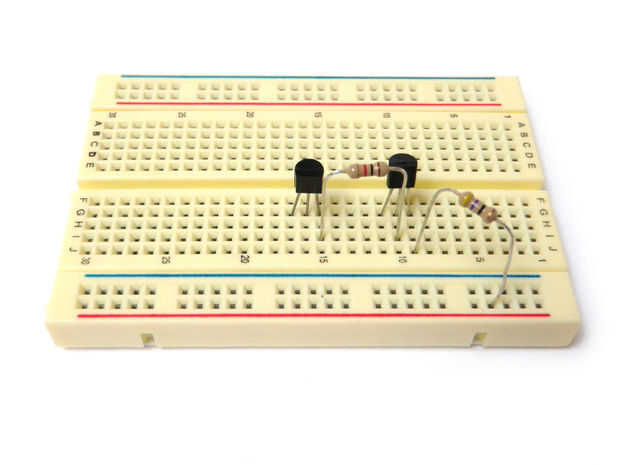

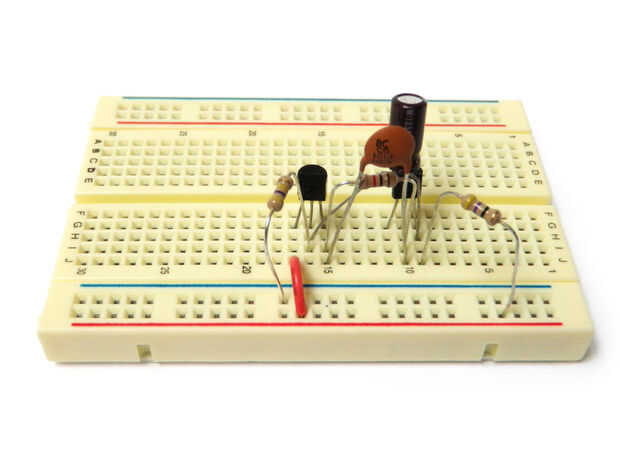

Además de los transistores, todas las resistencias, condensadores y LED deben ser sencilla para conectar. Sin embargo, es un poco complicado en el esquema. Tenga en cuenta el medio arco cerca del transistor. Este arco indica que el condensador salta sobre el rastro de la batería y se conecta a la base del transistor PNP en lugar de otro.

Además, al construir el circuito, no olvides tener en cuenta que los LED y los condensadores electrolíticos están polarizados y sólo funciona en una dirección.

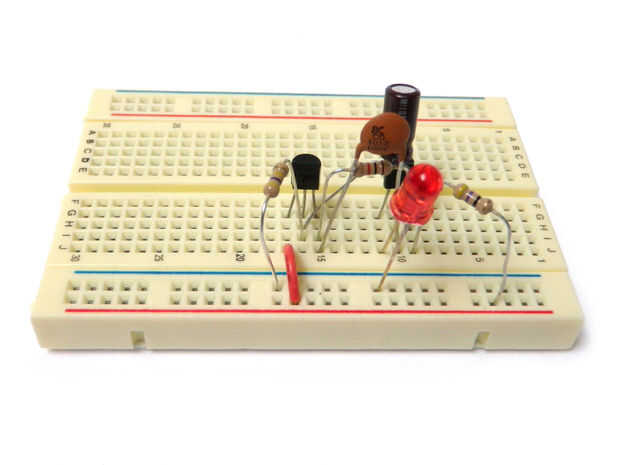

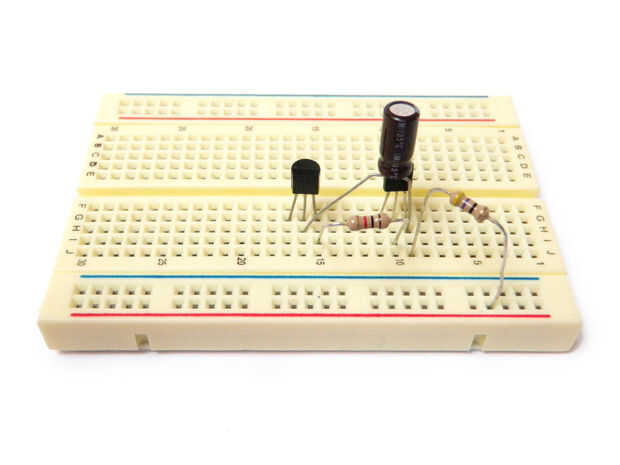

Después de terminar de construir el circuito y conectar la potencia, debe parpadear. Si no parpadea, compruebe cuidadosamente todas las conexiones y la orientación de todas las partes.

Un truco para depurar rápidamente el circuito está contando los componentes en el esquema y componentes en el protoboard. Si no coinciden, se había queda algo afuera. También puede hacer el mismo truco contando el número de cosas que se conectan a un determinado punto en el circuito.

Una vez que está trabajando, intente cambiar el valor de la resistencia de 470K. Observe que al aumentar el valor de esta resistencia, el LED parpadea lento y que disminuyendo, el LED parpadea más rápido.

La razón de esto es que la resistencia es controlar la frecuencia con que el condensador de 10uF es llenado y descarga. Esto está directamente relacionado con el parpadeo del LED.

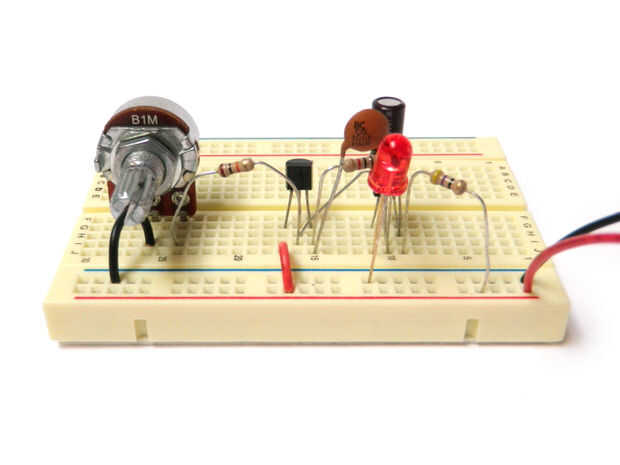

Reemplazar esta resistencia con un potenciómetro de 1M que está en serie con un resistor de 10K. Alambre tal que un lado de la resistencia se conecta a un pin externo sobre el potenciómetro y el otro lado se conecta a la base del transistor PNP. La patilla central del potenciómetro debe conectarse a tierra. La tasa de parpadeo ahora cambia al girar la perilla y barrido a través de la resistencia.
