Paso 19: El tercer circuito
IC Temporizador 555
1K ohm - resistor 1/4 Watt
10K ohm - resistor 1/4 Watt
1M ohm - resistor 1/4 Watt
condensador electrolítico 10uF
0.01uF condensador de disco de cerámica
Altavoz pequeño
Conector de la batería de 9V
Este último circuito es usando un chip 555 temporizador para hacer ruido con un altavoz.
Lo que sucede es que la configuración de componentes y conexiones en la 555 viruta es pin 3 a oscilar rápidamente entre alta y baja. Si estabas a graficar estas oscilaciones, se vería como una onda cuadrada (una onda de la alterna entre dos niveles de potencia). Esta onda entonces rápidamente impulsos el altavoz, que desplaza el aire de tan alta frecuencia que escuchamos esto como un constante tono de dicha frecuencia.

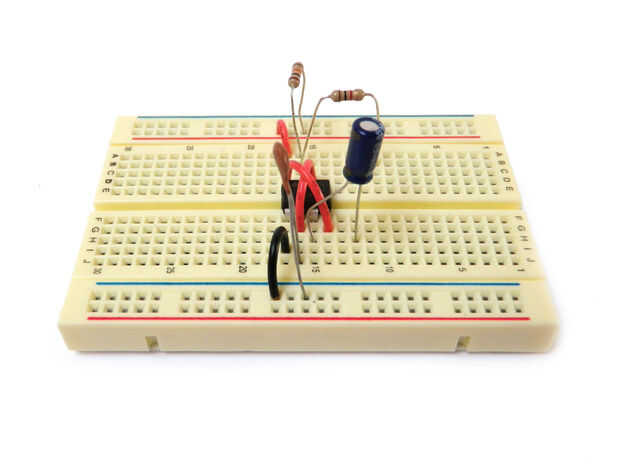

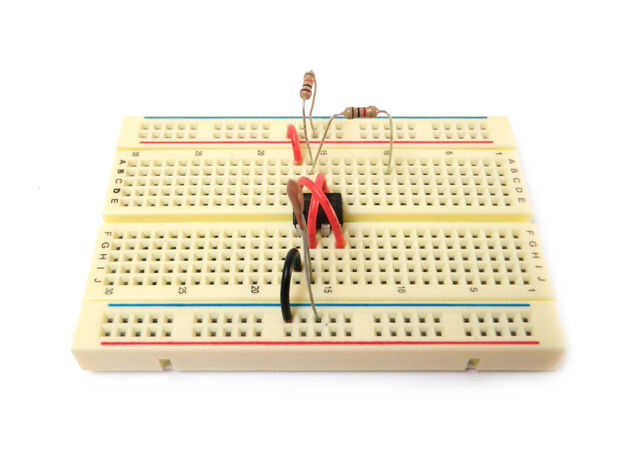

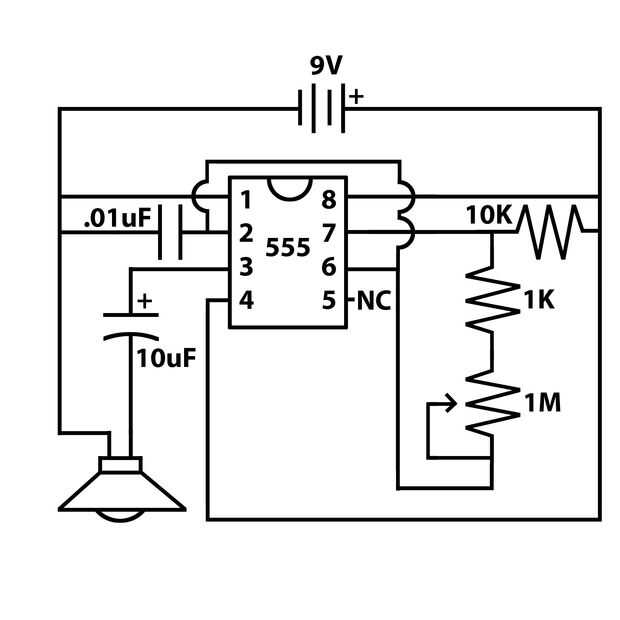

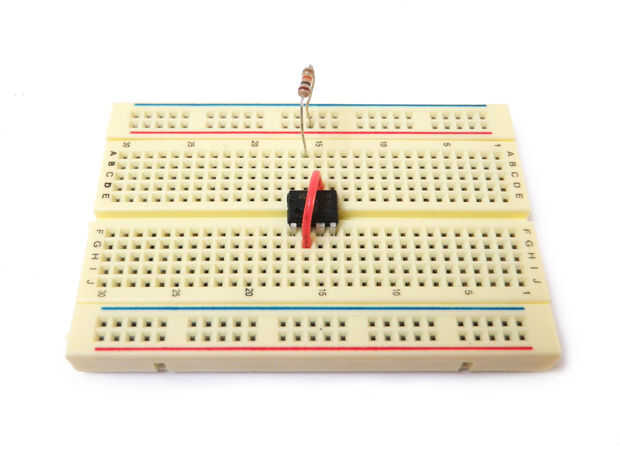

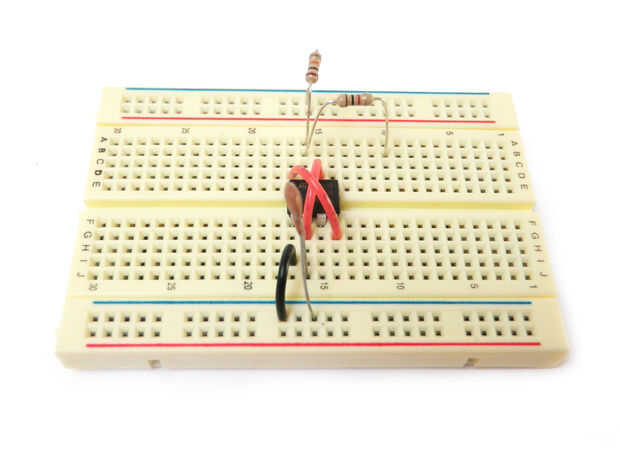

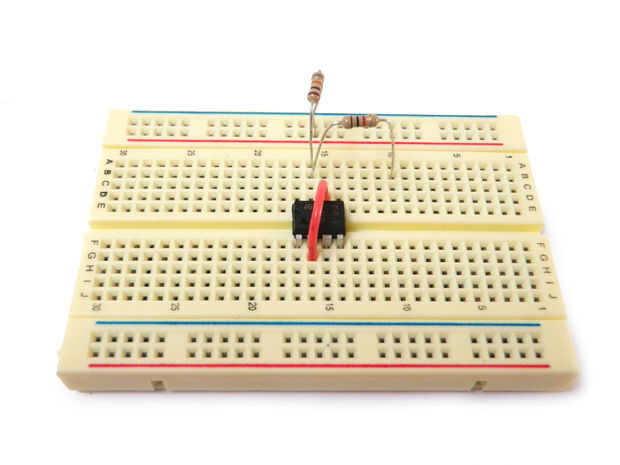

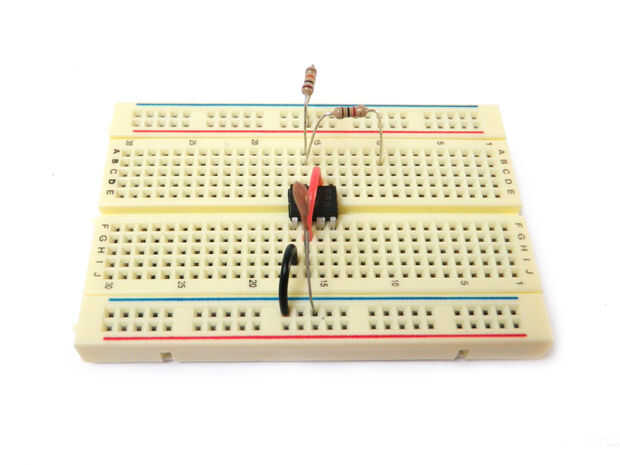

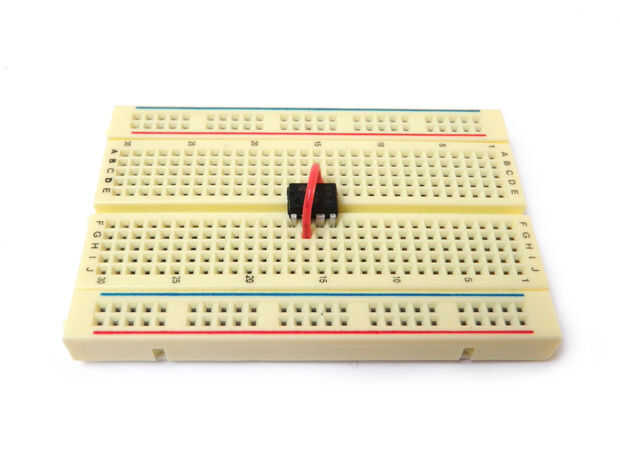

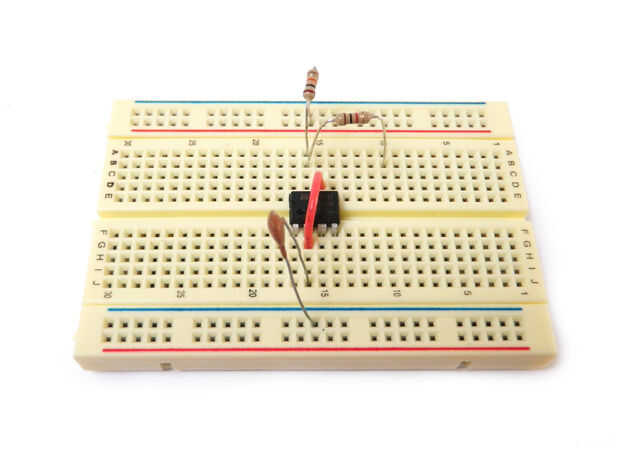

Asegúrese de que el chip 555 está a caballo entre el centro de la placa, tal que ninguno de los pines puede conectarse accidentalmente. Aparte de eso, simplemente realice las conexiones tal como se especifica en el diagrama esquemático.
Tenga en cuenta también el símbolo de "NC" en el esquema. Esto significa "No conectar," que significa obviamente que nada se conecta a ese pin en este circuito.
Puede leer todo acerca de 555 chips en esta página y ver una gran selección de 555 esquemas adicionales en esta página.

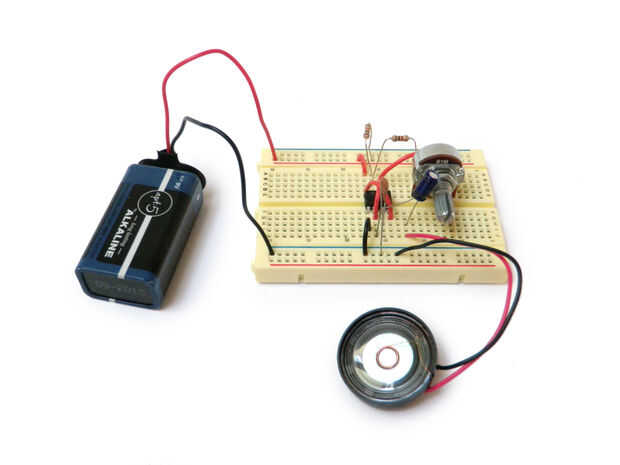

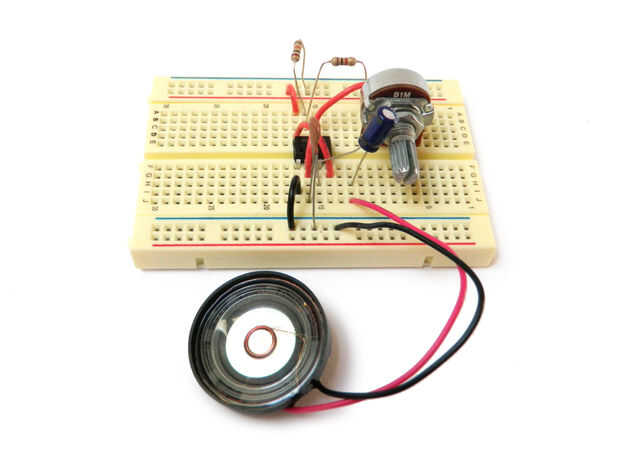

En cuanto a los altavoces, utilizar un altavoz pequeño como usted puede encontrar dentro de una tarjeta de felicitación musical. Esta configuración no puede conducir un altavoz grande, más pequeño el altavoz se puede encontrar, mejor fuera que usted será. Mayoría de los hablantes está polarizada, así que asegúrese de que tiene el lado negativo del altavoz conectado a tierra (si lo requiere).

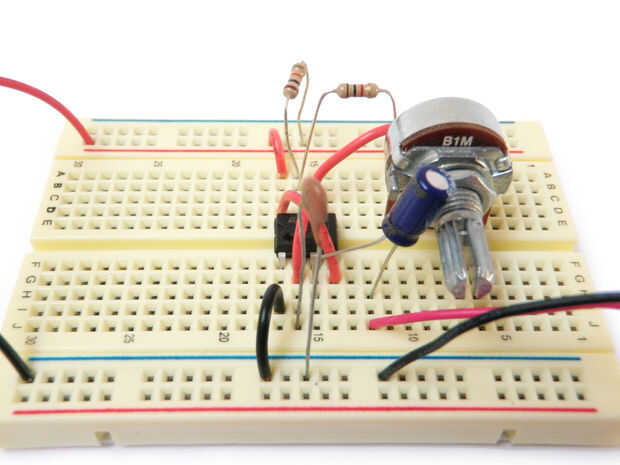

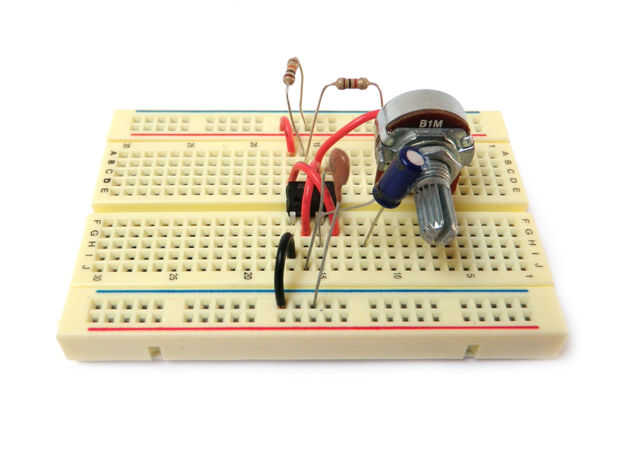

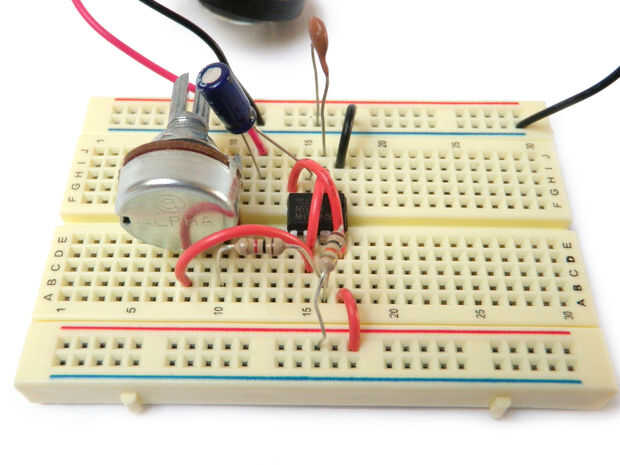

Si quiere dar un paso más lejos, puede crear un botón de volumen conectando un pin externo de un potenciómetro de 100K al pin 3, el pin medio al altavoz y el restante pin externo a tierra.
