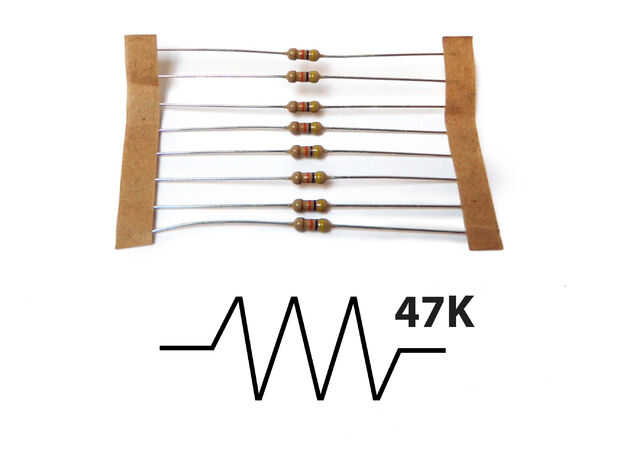

Paso 6: resistencias
Las diferentes marcas de la resistencia representan diferentes valores de resistencia. Estos valores se miden en ohms.
Resistencias también vienen con diferentes potencia nominal. Más circuitos de C.C. de baja tensión, resistencias de 1/4 vatios deben ser adecuados.
Leer los valores de izquierda a derecha en dirección a la banda oro (típicamente). Los primeros dos colores representan el valor de la resistencia, la tercera representa el multiplicador y la cuarta (la banda oro) representa la tolerancia o precisión del componente. El valor de cada color se puede saber mirando un cuadro de valores de color de resistencia.
O... para hacerle la vida más fácil, usted podría simplemente buscar los valores usando una calculadora gráfica resistencia.
De todos modos... un resistor con marcas marrón, negro, naranja, oro se traduce como sigue:
1 (marrón) 0 (negro) x 1.000 = 10.000 con una tolerancia de +/-5%
Cualquier resistencia de más de 1000 ohmios es típicamente cortocircuito mediante la letra K. Por ejemplo, 1.000 serían 1K; 3.900, se traduciría a 3.9K; y se K 470 ohmios 470.000.
Valores de más 1 millón de ohmios se representan con la letra M. En este caso, 1.000.000 ohmios sería 1M.
