Paso 7: condensadores
Los condensadores se miden en faradios. Los valores que normalmente encontrarás en la mayoría de los condensadores se miden en picofaradio (pF), el nanofaradio (nF) y el microfaradio (uF). A menudo se utilizan indistintamente y le ayuda a disponer de una tabla de conversión .

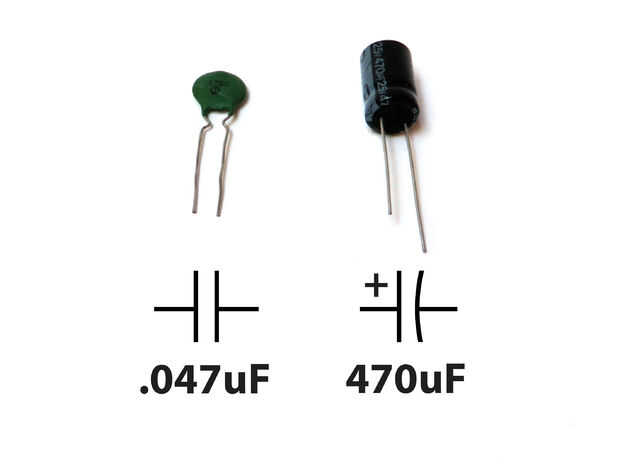

Los tipos más comúnmente encontrados de condensadores son condensadores de disco de cerámica que parecen pequeños M & Ms con dos cables que se pega fuera de ellos y los condensadores electrolíticos que parecen más como pequeños tubos cilíndricos con dos cables saliendo de la parte inferior (o a veces cada extremo).
Disco de cerámica condensadores es no polarizados, lo que significa que puede pasar electricidad a través de ellos sin importar cómo se insertan en el circuito. Por lo general están marcadas con un número de código que debe ser decodificado. Instrucciones para la lectura de condensadores de cerámica se pueden encontrar aquí. Este tipo de condensador se representa típicamente en un esquema como dos líneas paralelas.
Los condensadores electrolíticos están polarizados normalmente. Esto significa que una pierna tiene que estar conectado a la parte de tierra del circuito y la otra pierna debe estar conectada a la energía. Si está conectado al revés, no funcionará correctamente. Los condensadores electrolíticos tienen el valor escrito en ellas, normalmente representada en uF. También marcan la pierna que conecta a tierra con un símbolo de signo menos (-). Este condensador se representa en un esquema como una línea recta y curva de lado a lado. La línea recta representa el extremo que se conecta a la energía y la curva conectada a tierra.
