Paso 4: Crear el conector
Materiales necesarios:
clip de gran bulldog de 1 x 40mm
cable de 4 hilos
2 x 10 x 40 mm x 3 mm acrílico
tablero de 1 x 10 mm x 40 mm cobre

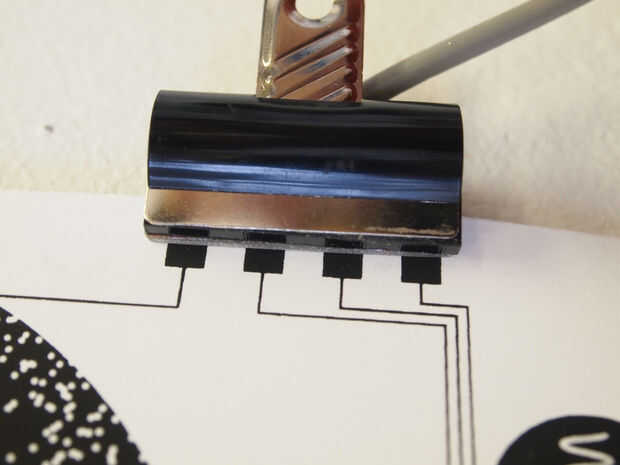

Este conector es un clip de hackeado de bull-dog. Para comenzar con necesitamos perforar un orificio en la parte posterior de la pinza bulldog para permitir que el cable de alimentación. Los 2 pequeños pedazos de acrílico son superglued dentro del clip de bulldog, uno a cada lado (esto reduce la agresión de la abrazadera). Ahora marcar tres líneas abajo de la placa de cobre para crear cuatro cuadrados de cobre separadas. Tira del extremo del cable que se rosca a través del clip bulldog para exponer el cobre en los cuatro de sus cables. Cuidadosamente cada uno de estos cables para las secciones separadas sobre la placa de cobre de la soldadura. Intentar soldarlos como cerca del borde como sea posible, teniendo cuidado de mantener una bajo perfil de la soldadura común. En este punto es importante para asegurarse de que el cable del sensor correcto está conectado a la sección de placa de cobre que finalmente se conectará con sus puntos de contacto de tinta conductora. Usted podrá averiguar qué sensor cables ir donde cuando vemos su cableado en el extremo de Arduino.
Ahora queremos pegar con cuidado el cable para placa de cobre en el interior del acrílico forrado clip bulldog para que el cobre quede en la mordedura del bulldog.
En el otro extremo del cable podemos ahora cable en el conector macho de 4 vías.
