Electrónica-laboratorio en una caja de (1 / 8 paso)

Paso 1: Tener una idea

Primera pregunta: ¿Qué necesito realmente cada vez?

  • Soldador y soporte
  • fuente de alimentación de laboratorio
  • Multímetro,
  • algunos alambres y soldadura de estaño
  • esponja de la limpieza y el flujo
  • extractor de humos (no tiene uno pero siempre quise construir uno)

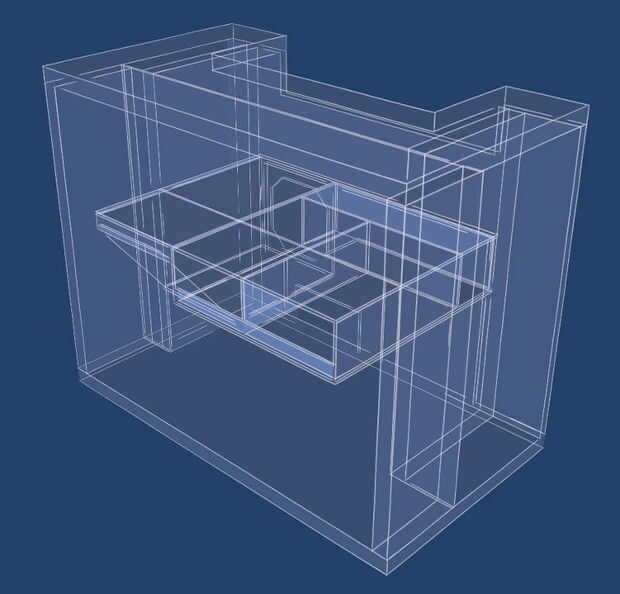

Para comenzar con lo pesado, la fuente de alimentación pone en el centro y todo a su alrededor dispuestas en mente y había construido todo en sketchup. Es necesario colocar en el escritorio y en el espacio de almacenamiento.

Ya no moverse mucho con ese tipo de cosas y tener un montón de residuos de madera no me molesto en peso. Así que una mezcla de madera (para el marco de la ayuda principal), madera contrachapada, MDF y HDF de 3mm y principalmente express pegamento de madera y una combinación de tornillos.

No doy medidas aquí, porque cada parte cuenta todo lo que necesita ser puesto dentro de la caja y donde deben ser guardado. El túnel para el humo debe ser al menos 12x12mm.

Lista de piezas:

  • 18mm pegado placas madera duras para las placas verticales (el único tipo que tiene tornillos en dirección del grano correctamente!)
  • mdf de 13mm para la parte superior e inferior
  • 10 y 6 mm de madera contrachapada para la parte trasera y delantera la luz
  • 3mm para piezas de interiores, placa, extractor de humos
  • con tornillos para madera de 12mmx3mm a 40mmx3, 5mm, M4 para el desplegable de soporte de hierro
  • Express pegamento de madera (uno no puede esperar bastante tiempo con esa enorme cantidad de piezas)
  • barniz de color pequeño
  • Adaptador de 12V AC
  • 40cm de tiras de LED (usa RGB como luz blanca)
  • Ventilador de la caja de la PC de la 12V (yo usé un 80mm pero recomiendo 120mm para un mejor rendimiento) para el extractor de humo
  • una pequeña cantidad de lana como filtro de humo
  • cables, enchufe y clavijas adecuados para todos los dispositivos de la pared, todo es paralelo conectado
  • bisagras de tapa, caja y cable-dispensador-cobertura
  • imanes para el frontal y la cobertura

Mayoría de las piezas debe encontrarse en una buena sala de ocio clasificada. Creo que todo el mundo que queremos construir algo como esto debería sabía donde conseguir esto o ya lo tiene. Mi objetivo era utilizar más como posibles partes de chatarra.

Había utilizado algunas herramientas:

  • destornillador sin cuerda
  • los ejercicios y lo fregadero cabezas de los tornillos (no sé el nombre correcto en inglés)
  • una sierra de mano muy buena (recomiendo invertir buen dinero a uno, no se desperdicia!)
  • herramientas eléctricas (soldadura de hierro y los sospechosos comunes para el cableado)
  • cepillo
  • destornillador perfectamente adecuado para su cabeza de los tornillos (un pozidirve no es phillips y un Torx T10 no debe ser utilizado en una cabeza T15, evend cuando cabe ;)
  • archivos para limpiar los cortes de Sierra
  • una dremel para esquinas redondeadas en las placas de mdf (archivos hará también)
  • lápices afilados y buenos gobernantes!!!!!! Usted debe ser capaz de dibujar líneas tan precisas como sea posible! Un milímetro error dejará el resultado ver horrible!

Así que la construcción comience...
