Electrónica para principiantes, capítulo 2 (1 / 12 paso)

Paso 1: Códigos de colores de resistencia

Resistencias proporcionan resistencia al flujo de corriente.  La cantidad de resistencia de un resistor depende de su valor.  Para determinar el valor de una resistencia sin ningún equipo de prueba, debemos conocer el código de color resistor.  Cada color representa un sostenedor del número y el lugar. Una resistencia puede contener desde 3 hasta 6 bandas de color.

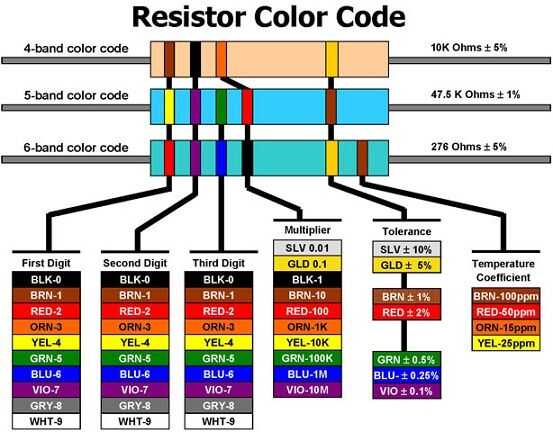

Haga clic en este enlace para una presentación visual de lo números designados para cada color:

Observe que el color comienza de más oscuro a más claro como sube.

Negro - 0
Brown - 1
Rojo - 2
Naranja - 3
Amarillo - 4
Verde - 5
Azul - 6
Violeta - 7
Gris - 8
Blanco - 9

Códigos de Color de clasificación de la tolerancia

Marrón = + 1% -1%
Rojo = + 2% -2%
Verde = +. 5%,-. 5%
Azul = +. 25%,-. 25%
Violeta = +. 1%,-. 1%
Oro = + 5%, -5%
Plata = 10%, -10%

Códigos de Color de coeficiente de temperatura

Marrón = 100ppm
Rojo = 50ppm
Naranja = 15ppm
Amarillo = 25ppm
