Paso 3: 4 banda resistencia
1 º banda = 1er dígito
2 º banda = 2 dígitos
3 º banda = número de ceros a añadir a las cifras
4 º banda = grado de tolerancia

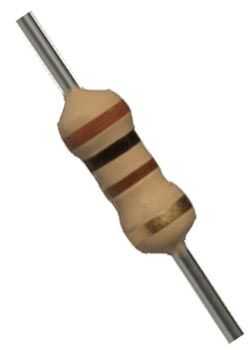

Vamos a averiguar el valor de este resistor de 4 bandas
1 º banda = marrón
2 º banda = negro
3 º banda = marrón
4 º banda = oro
Así que basado en los códigos de color este resistor es 100Ω y tiene una tolerancia de + 5% o -5%. Esto es debido a lo siguiente.
Marrón = 1
Negro = 0
Marrón = 1, así que agregamos 1 cero
Oro = + 5% o -5%
Los colores usados para la palanca de tolerancia son generalmente oro y plata. El oro es + 5% o -5% de tolerancia y plata es + 10% ó -10% de tolerancia. Por ejemplo, si un resistor tiene una banda de tolerancia oro, significa que puede ir de + 5% o -5% del valor de la resistencia, para ser considerados en buen estado de funcionamiento. Por ejemplo, si el valor de la resistencia es 100Ω y su banda de tolerancia es oro (que es + 5% o -5%), puede ser tan alta como el 105Ω y y como 95Ω a considerar en buenas condiciones operacionales. Si la resistencia se ha probado con un ohmímetro y Lee 106Ω o más, se considera una mala resistencia. Del mismo modo, si lee 94Ω o menos, también se considera una mala resistencia.
Códigos de Color de clasificación de la tolerancia
Marrón = + 1% -1%
Rojo = + 2% -2%
Verde = +. 5%,-. 5%
Azul = +. 25%,-. 25%
Violeta = +. 1%,-. 1%
Oro = + 5%, -5%
Plata = 10%, -10%
