Paso 5: 6 banda resistencia
1 º banda = primer dígito
2 º banda = segundo dígito
3 º banda = tercer dígito
4 º banda = el número de ceros a añadir a los dígitos significativos.
5 º banda = grado de tolerancia.
6 º banda = coeficiente de temperatura.

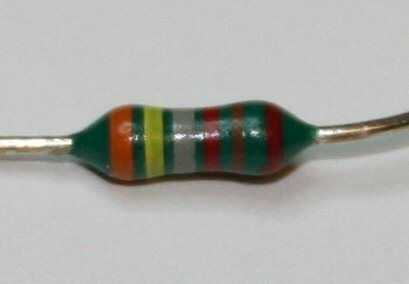

Debemos determinar el valor de esta resistencia
1 º banda = naranja
2 º banda = amarillo
3 º banda = gris
4 º banda = rojo
5 º banda = marrón
6 º banda = rojo
Este resistor tiene un valor de Ω 34800, que también se puede escribir como Ω de 34,8 K, y tiene una tolerancia de + 1% -1%, y tiene un coeficiente de temperatura de 50 ppm. Una resistencia con un coeficiente de temperatura de 50ppm significa que, para cada 1 grados Celsius cambian en él la temperatura, puede aumentar o disminuir el total resistencia de 50Ω. Esto es debido a lo siguiente:
Naranja = 3
Amarillo = 4
Gris = 8
Rojo = 2, así que agregamos dos ceros
Marrón = + 1% -1%
Rojo = 50ppm
Valores de Color de coeficiente de temperatura
Marrón = 100ppm
Rojo = 50ppm
Naranja = 15ppm
Amarillo = 25ppm
El término "ppm" es una abreviatura de "parte por millón."
Para obtener más información sobre lo que el término "coeficiente de temperatura" significa, haga clic en el enlace de abajo y desplácese hacia abajo hasta "¿Qué significa el término"PPM / ° C"quiere decir?"
