Paso 9: Potencia en circuitos serie
P = V x I
P = I ^ 2 R
P = V ^ 2 / R
Para encontrar la cantidad de potencia disipada por cada componente en un circuito debemos utilizar la fórmula de la energía.

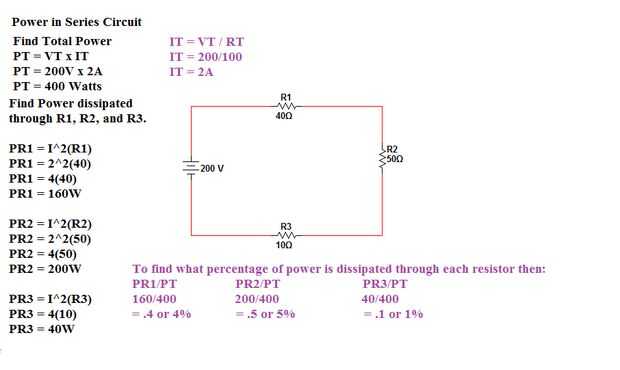

Exercis1: Un circuito tiene 200VCD 2A actual y tres resistores conectados en serie con la fuente de tensión. Las resistencias son 40Ω, 50Ω, 10Ω respectivamente. ¿Cuánta energía es disipada por cada resistor?
R1 = 40Ω
P = I ^ 2 R
P = 2 ^ 2 x 40
P = 4 x 40
P = 160W
R2 = 50Ω
P = I ^ 2 R
P = 2 ^ 2 x 50
P = 4 x 50
P = 200W
R3 = 10Ω
P = I ^ 2 R
P = 2 ^ 2 x 10
P = 4 x 10
P = 40W
Por lo que en este circuito, 200W es disipada a través de R2 que 50Ω, 160W es disipada en R1 que es 40Ω y 40W es disipada en R3 que 10Ω. Tenga en cuenta que cuanto mayor sea el valor de la resistencia, cuanto mayor sea la potencia que pueden disipar.
La potencia total PT puede ser calculada sumando los dissipations de la energía individual.
PT = PR1 + PR2 + PR3
PT = 160 + 200 + 40
PT = 400W
Para determinar qué porcentaje de la energía es disipada en cada componente debemos hacer lo siguiente:
PR1 = 160W
PT = 400W
160 / 400 =.4
La respuesta es.4 que significa que el 40% de la energía total se disipa a través de la resistencia 1.
PR2 = 200W
PT = 400W
200 / 400 =.5
La respuesta es 5, que significa que el 50% de la energía total se disipa en resistencia de 2.
PR3 = 40W
PT = 400W
40 / 400 =.1
La respuesta es 1, lo que significa que el 10% de la energía total se disipa en resistencia 3.
