Paso 10: Efectos de un cortocircuito en circuitos serie
Puede crear un corto circuito cuando una pieza de metal a través de un resistor. Recuerde que la corriente viaja el sendero de menor resistencia. Así que en lugar de la actual viajando a través de la resistencia, viaja a través del metal. Cuando hay menos resistencia a la corriente se convierte más arriba generando más calor en el circuito.
Un cortocircuito no deseado en un circuito puede causar daños a otros componentes y puede causar resistencia para soplar o el hilo se queme, entre muchas otras cosas.

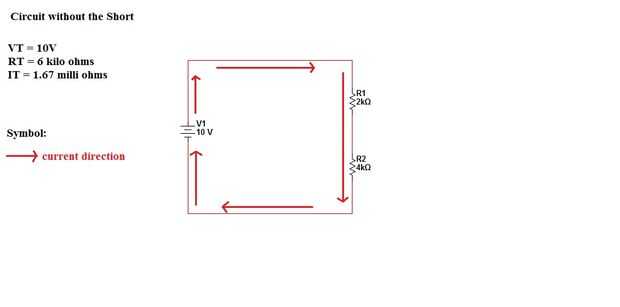

Parámetros del circuito sin el corto.
RT = 6kΩ... R1 = 2kΩ... R2 = 4kΩ
VT = 10V... VR1 = 3.33V... VR2 = 6.67V
SE = 1.67mA... IR1 = 1.67mA... IR2 = 1.67mA
PT = 16.7mW... PR1 = 5.58mW... PR2 = 11.16mW

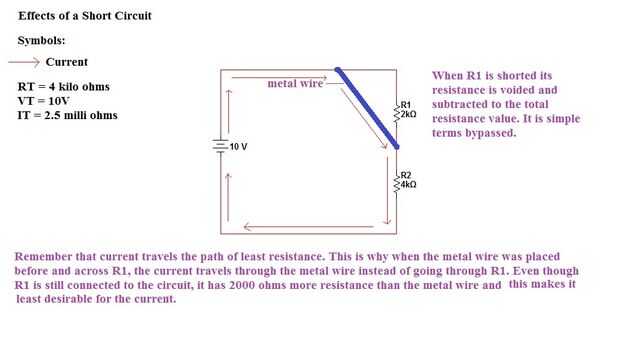

Vamos a encontrar lo que sucede con los valores de este circuito cuando se coloca un poco en R1.
VT = 10V
RT = 4kΩ... R1 = 0... R2 = 4kΩ
VT = 10V... VR1 = 0... VR2 = 10V
SE = 2.5mA... IR1 = 0... IR2 = 2.5mA
PT = 25mW... PR1 = 0... PR2 = 25mW
Ya que existe una resistencia a través del cual fluye corriente, voltaje no se dividirá.
Puesto que R1 está en corto circuito no habrá ninguna caída de voltaje a través de él (VR1 = 0).
Puesto que R2 es el único resistor no pasa por alto por la corriente, mantendrá un 5V (VR2 = 5V)
PR1 = VR1 x IR1
PR1 = 0 X 0
PR1 = 0
PR2 = VR2 x IR2
PR2 = 10V x 2.5mA
PR2 = 25mW
PRT = PR1 + PR2
PRT = 0 + 25 mW
PRT = 25 mW
Así que en Resumen, esto es lo que sucedió al circuito cuando R1 se pone en cortocircuito con un trozo de alambre de metal.
1. dado que la corriente viaja la ruta menos o resistencia, viajó a través del metal en lugar de R1, haciendo que la resistencia a través de R1 = 0.
2. puesto que la resistencia total es menor, puede pasar más corriente por el circuito, haciendo que el valor más alto.
3. R1 = 0, hace caer la tensión a través de R1 también se convierte en 0.
4. la tensión total sigue siendo el mismo.
5. la potencia es mayor puesto que la corriente es mayor.
