Paso 12: Diseñar un circuito en serie

Como técnicos en electrónica, podemos ser preguntamos a construir un circuito a una especificación determinada. Para esta clase vamos a aprender cómo diseñar un circuito en serie con ciertas especificaciones. Usamos ley de Ohm para ayudarnos a hacerlo.

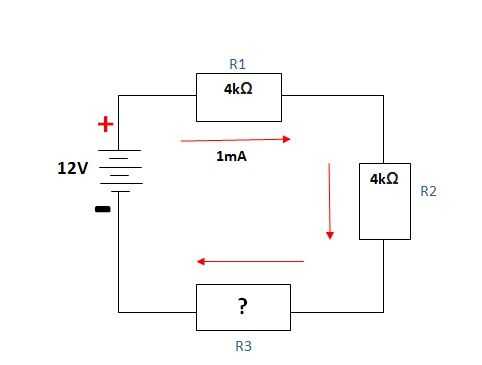

Ejercicio 1: Diseñar un circuito en serie con tres resistencias, donde dos de las resistencias son 4kΩ. El circuito total actual es de 1mA y el voltaje aplicado es de 12V.

Primero hay que listamos los valores conocidos;

VT = 12V... R1 = 4kΩ... VR1=....................... IR1 = .................... PR1 =
IT = 1mA.................. R2 = 4kΩ... VR2=....................... IR2 = .................... PR2 =
RT =........................ R3= ......................... VR3=...................... IR3=...................... PR3 =
PT =

Hasta el momento solo tenemos los valores de VT, se, R1 y R2. Usando nuestro conocimiento de ohmio derecho y el poder Formulwe pueden encontrar los valores desconocidos.
