Paso 16: Diseñar un circuito en serie 5

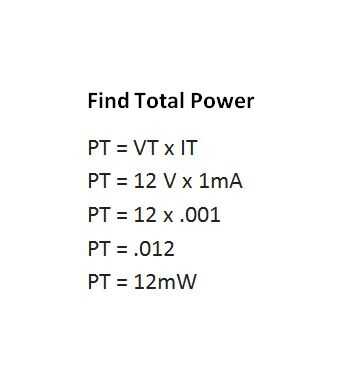

P = VT x
P = 12V x 1mA
P =.012
P = 12

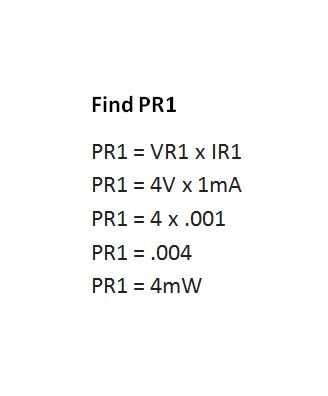

PR1 = VR1 x IR1
PR1 = 4V x 1mA
PR1 =.004
PR1 = 4mW

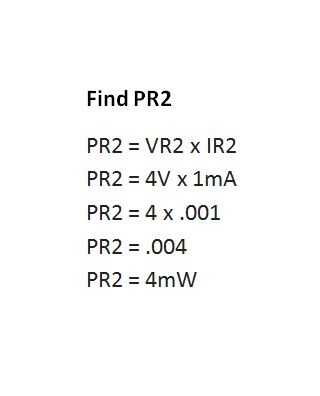

PR2 = VR2 x IR2
PR2 = 4V x 1mA
PR2 =.004
PR2 = 4mW

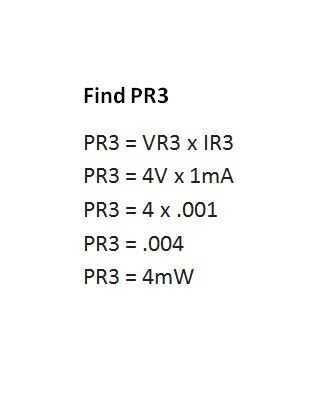

PR3 = VR3 x IR3
PR3 = 4V x 1mA
PR3 =.004
PR3 = 4mW

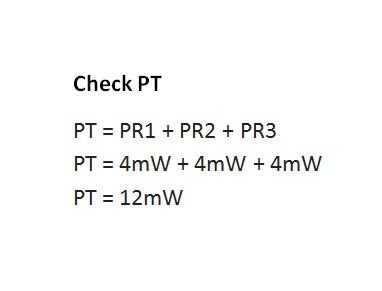

PT = PR1 + PR2 + PR3
PT = 4mW + 4mW + 4mW
PT = 12
Reflexionemos esta información;
VT = 12V... R1 = 4kΩ... VR1= 4V....................... IR1 = 1mA..................... PR1 = 4mW
SE = 1mA... R2 = 4kΩ... VR2= 4V ...................... IR2 = 1mA..................... PR2 = 4mW
RT = 12kΩ... R3 = 4kΩ... VR3= 4V...................... IR3 = 1mA... PR3 = 4mW
PT = 12
¡ Felicidades! sólo que usted diseñó su primer circuito. Observe que en este ejercicio, nuestra tarea fue básicamente encontrar el valor de la resistencia (R3) de tercer manteniendo especificaciones dadas a nosotros.
