Electrónica para principiantes, capítulo 3 (5 / 24 paso)

Paso 5: circuito serie 5

Nos menciona que en un circuito serie, caídas de tensión son aditivos. Una caída de voltaje es un voltaje que cae a través de un resistor. Cuando el resistor tiene una resistencia más alta, la caída de voltaje en esa resistencia también es mayor. Cuando el resistor tiene una resistencia más pequeña, la caída de voltaje en esa resistencia es también más pequeña.

La caída de tensión a través de un resistor (VR) se puede calcular multiplicando la resistencia a la tensión total (VT) y dividiendo el resultado entre la resistencia total (RT).
VR = (R x VT) / RT

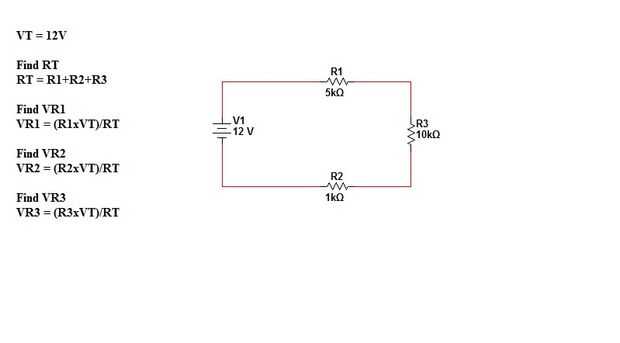

Ejercicio 4: Un circuito con una tensión total de 12V y Ω de tres resistencias de 5k, 10 k Ω, 1 Ω de k respectivamente. Encontrar la caída de voltaje a través de la primera resistencia (VR1), la caída de tensión en la segunda resistencia (VR2) y la caída de tensión en la resistencia de tercera (VR3).

RT = R1 + R2 + R3
RT = 5000 + 10000 + 1000
RT = 16000
RT = 16 k Ω

VR1 = (R1 x VT) / RT
VR1 = (5000 x 12) / 16000
VR1 = 60000 / 16000
VR1 = 3.75V

VR2 = (R2 x VT) / RT
VR2 = (10000 x 12) / 16000
VR2 = 120000 / 16000
VR2 = 7.5V

VR3 = (R3 x VT) / RT
VR3 = (1000 x 12) / 16000
VR3 = 12000 / 16000
VR3 =.75 o 750mV

Lo más importante, cuando añadimos todas las bajadas de tensión juntos, podemos encontrar el voltaje total VT

VT = VR1 + VR2 + VR3
VT = 3.75 + 7.5 +.75
VT = 12V
