Electrónica para principiantes, capítulo 3 (7 / 24 paso)

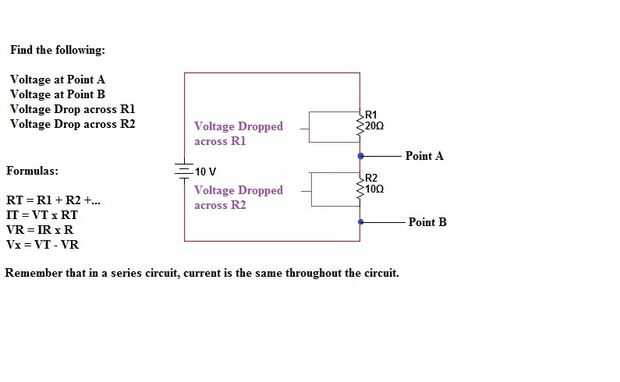

Paso 7: regla del divisor de tensión 2

V1 = (R2 / (R1 + R2)) x VT
V1 = (10 / (20 + 10)) x 10
V1 = (10 / 30) X 10
V1 =.33 x 10
V1 = 3.3V

V2 = (R1 / (R1 + R2)) x VT
V2 = (20 / (20 + 10)) x 10
V2 = (20 / 30) x 10
V2 =.67 x 10
V2 = 6.7V

Esto significa que el punto después de R1, hay 3.3V disponible y después del punto en R2 6.7V está disponible. También cuando combinamos V1 y V2, debemos obtener el voltaje total VT

VT = V1 + V2
VT = 3.3 + 6.7
VT = 10V
