Paso 15: Ley de Ohm
Alessandro Volta - la unidad de medida de voltaje, que es el Voltio, se nombra después de él
Andre Marie Ampere - la unidad de medida de corriente, que es el AMPERE, se nombra después de él.
Georg Simon Ohm - la unidad de medida de la resistencia, que es el OHM, lleva su nombre.
Símbolos de las tres unidades de medida;
El símbolo del volt es V. Cuando decimos 5 volts, podemos escribirlo asi 5V. Usted debe sacar provecho. Es con V y no v.
El símbolo de amperio es A. Cuando hablamos de cinco amperios, podemos escribirlo asi 5A. Usted debe sacar provecho. Es un y no una.
El símbolo del ohmio es Ω. Así que cuando decimos cinco ohms, podemos escribir 5Ω.
La ley del ohmio
Georg Simon Ohm, a través de su trabajo, observa que hay un resultado predecible en la relación entre voltaje, corriente y resistencia. Descubrió:
1. el voltaje es directamente proporcional al producto de corriente y resistencia. V = I x R.
Así que si queremos encontrar cuánto voltaje en un circuito con una corriente de 5A y la resistencia de 5Ω, debemos utilizar la fórmula V = I x R.
V = 5A x 5Ω
V = 25V
2. la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia. I = V / R
Así que si queremos encontrar cuanta corriente fluye en un circuito con 10V y 5Ω, debemos utilizar la fórmula I = V / R
I = 10V dividido por 5Ω
I = 2A
3. la resistencia es directamente proporcional al voltaje e inversamente proporcional a la corriente. R = V / I
Así que si queremos encontrar cuánto es la resistencia en un circuito con 5V y 10A, entonces debemos utilizar la fórmula R = V / I
R = 5V / 10A
R = 1/2 Ω
R =.5 Ω

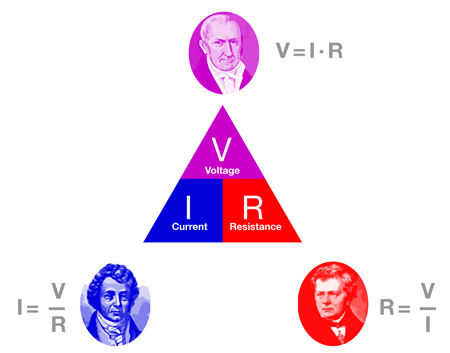

En la imagen con esta conferencia, el ohmio se representa en el triángulo. Elaboración de la ley del ohmio en un triángulo es la forma más fácil de recordar todas las tres leyes.
En la imagen, el triángulo tiene tres partes. La mitad superior pertenece a V o tensión. La segunda mitad se dividió en dos. El lado izquierdo pertenece al I o actual y el lado derecho pertenece a R o resistencia.
Ahora, si desea encontrar el voltaje, entonces cubra V con el dedo, que es la mitad superior del triángulo. Ahora te queda I y R. Y porque I y R están en el mismo nivel, tienes que múltiple, (I x R).
Si usted quiere encontrar actual, entonces me cubra con el dedo. Usted debe dejarse con V y R. Puesto que V y R están en diferentes niveles (uno está en la mitad superior y la otra es en la parte inferior de la mitad), entonces usted debe dividir V / r.
Si usted quiere encontrar resistencia, después cubrir R con el dedo. Usted debe dejarse con V e I. Puesto que V e I están en diferentes niveles, debe dividir, V / I.
Si recuerdas a dibujar este triángulo especial, entonces será probable que recuerde la ley de ohm cada vez que lo necesite.
