Electrónica práctica (2 / 3 paso)

Paso 2: Las conexiones

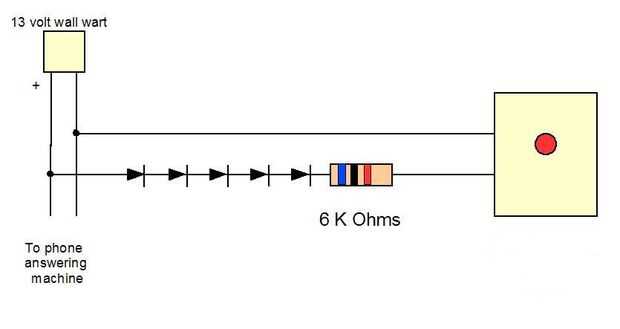

Aquí ver los componentes conectados. El dibujo es esquemático de parte y parte pictórica. Las conexiones en el indicador en uso simplemente ir a los hilos de conexión de batería en el circuito. Aprovechado los cables de la verruga de la pared al conector de alimentación de la máquina del teléfono.

La primera banda en la resistencia (azul) es el código de color para "6." La segunda banda (negro) es el código de color para "0". La tercera banda (roja) es el código de color para "multiplicado por 100." Resistencias generalmente tienen una banda cuarta que es metálica en color (oro, plata). Esta banda indica la gama de la latitud más o menos el valor nominal que es aceptable para esa resistencia, su tolerancia de las especificaciones como en 20% o 5%, etc..
