Electrónica tornado Mat (8 / 11 paso)

Paso 8: Conexión de la tierra

Materiales y herramientas: placa de prototipos, cable de 6 pulgadas, pequeño flathead destornillador

Como habrás dado cuenta, hay 4 cables a tierra y sólo dos puertos de la tierra. Hay dos formas sencillas alrededor de esto. Se requiere equipos de soldadura, el otro requiere una placa de prototipado pequeño. Usted podría conseguir usando cinta adhesiva en lugar de la soldadura, pero no lo recomendaría.

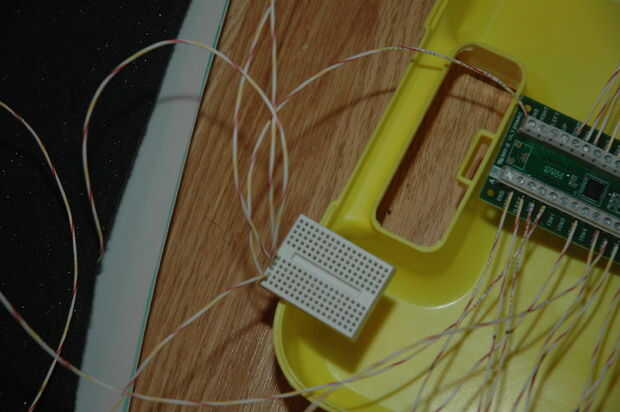

Para evitar la soldadura: Conecte un extremo del cable corto al puerto de tierra de la Pac e Inserte el otro extremo de la placa de prototipos (en cualquier lugar). Luego inserte los cuatro cabos sueltos de los cables de tierra en el mismo de la fila en la placa de prototipos, como se muestra. Esto esencialmente conecta todos los cables, actúan como si están conectados en el puerto de tierra en el Pac.

Si algo le soldadura, tomar los cinco hilos que se insertaría en el tablero de prototipado y trence los extremos. Luego recubrir la conexión con un poco de soldadura para que no soltarse.

O envuelva la conexión con un poco de cinta adhesiva para evitar que viene aparte. (no casi como estable o interesante)
