Paso 2: Lugar SMD piezas en tu pasta y almohadillas
Comience a colocar las pequeñas piezas SMD sobre las almohadillas de cobre en el tablero.
Para los condensadores y resistencias que en ninguna polaridad y no importa cómo van a como es cada extremo en un cojín cubierto de pasta.

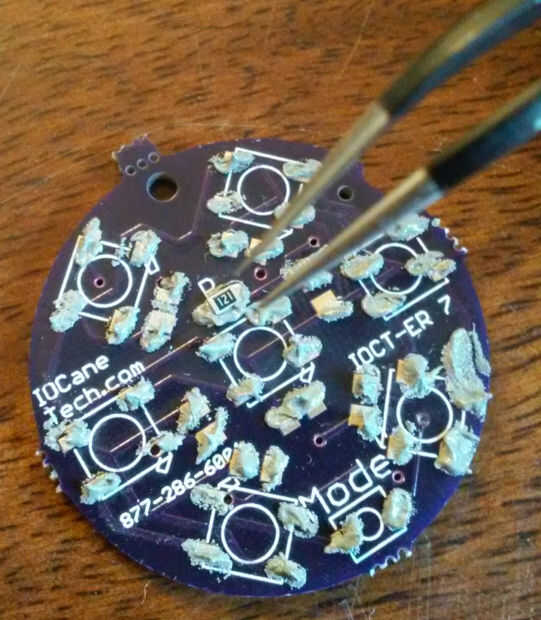

1) Coloque la resistencia en la plataforma de etiquetado R (1)

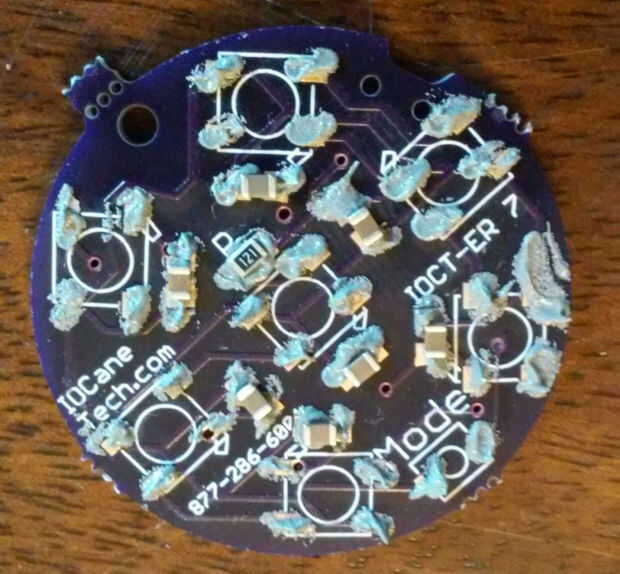

2) luego los condensadores ir las otras pequeñas almohadillas (7) en total

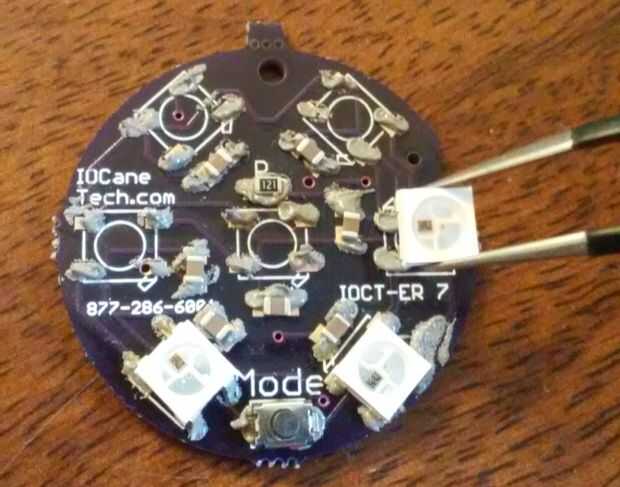

3) último lugar los Chips de LED WS2812B. Tenga en cuenta que estos tienen un pequeño guión en vez de esquina del LED.
Alinear con el la marca de doblado en el tablero.
Cada punto de aterrizaje de LED sólo tendrá uno de estos, hace que el chip está en correctamente.
La falta de un LED hará que todo el proyecto no funcione en absoluto.
Chuletas sobre los LED son demasiado pequeños para ser visto en estas fotos, pero te aseguro que existe y alineado con las marcas de doblez en el tablero. :)
