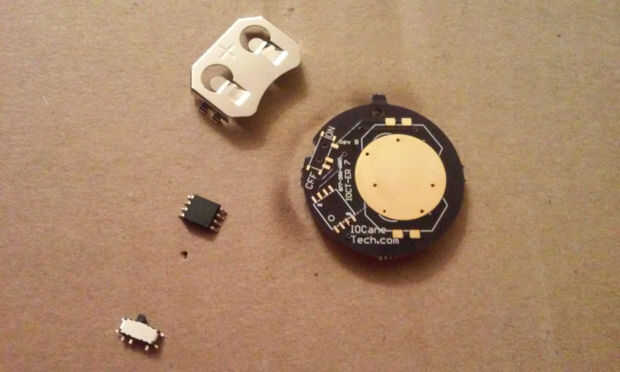

Paso 5: Otro lado de la PCB con piezas de la soldadura.
Como antes, pasta cada soldadura de la almohadilla con pasta. Menos es más aquí, si hay una capa fina y pequeña en el cojín es perfecto.
gotas grandes, ni "gotas" de pasta...

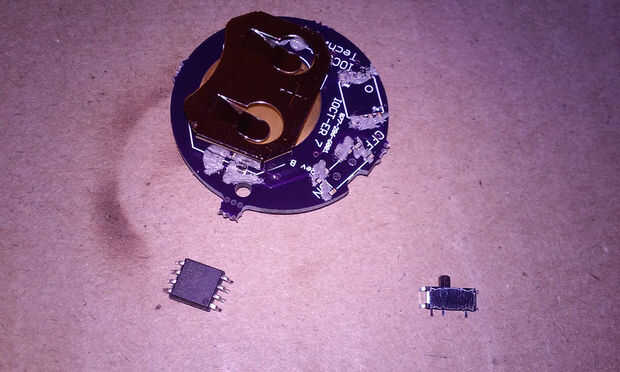

Luego coloque los dispositivos con las pinzas.
Asegúrese de que al colocar la viruta del IC que alinea el O en el chip (en esquina) con el círculo O la mascarilla de tablero. Esto asegura que el IC no está encendido al revés!!

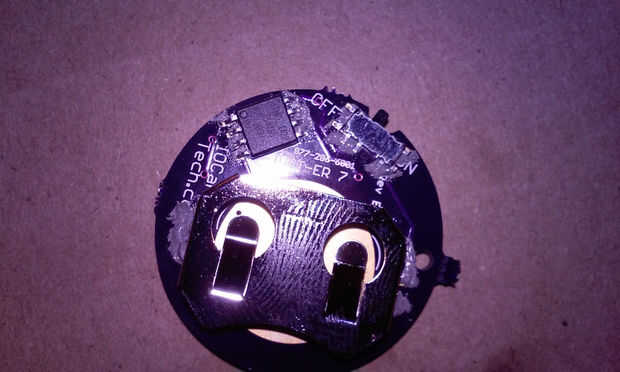

Una vez están todos colocados y les de la soldadura con el aire caliente soldadura estación otra vez misma configuración (340C y #3 velocidad del aire).
Asegúrese de que hay ningunos puentes de soldadura de la viruta del IC, si hay fix antes de continuar. Si esto sucede que usted puede intentar usar un soldador para el puente...

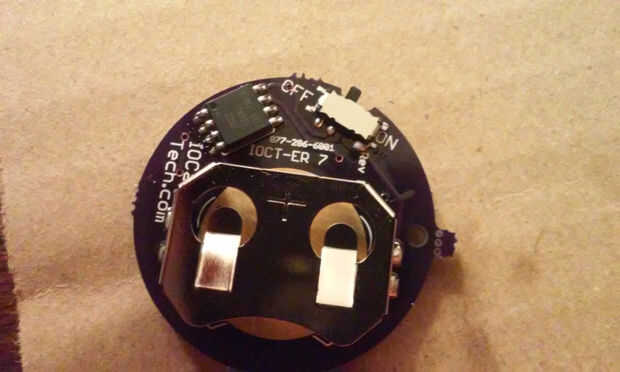

Si todo se ve bien ya está listo para una batería de prueba!!!! :)
