Elegante botón (1 / 8 paso)

Paso 1: en el principio...

Esto comenzó como un proyecto de fin de semana, yo y mi novia en un café después del almuerzo. A continuación, i tuvo una idea, por qué hacer una válvula temporizada de agua así que puedo hacer siempre el mismo café buen gusto, simple, poco útil y fácil de construir.

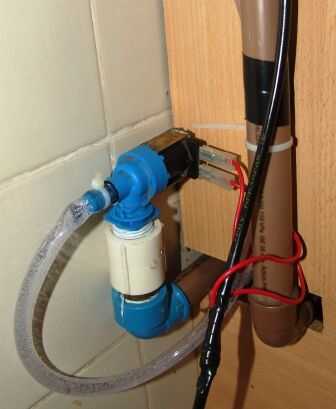

Como siempre un buen montón de basura es ideal para esto, un gran botón amarillo y una válvula de agua de una lavadora (ambos en las siguientes imágenes).

Cosas deben ser tan simples como sea posible para que un pequeño microcontrolador sería perfecto. Por suerte tuve algunos PIC10F206 repuesto en mi caja de piezas. Un transformador de 100 mA y un 78L 05 haría la fuente de alimentación y un relé para el control de la válvula (red eléctrica).

Se establecen todas las piezas, ahora la Junta... (página siguiente)
