Paso 3: Junta v1
Hombre de que odio cuando alguien se deja como esta. Así que vamos a investigar...

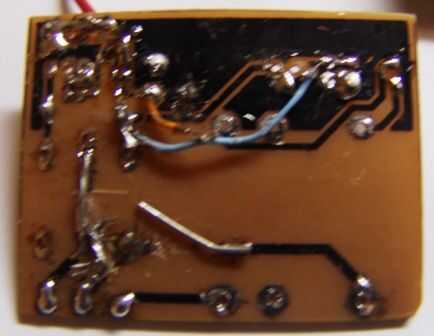

Hay una foto por debajo de la original prototipo v1, está lleno de cables y soldadura debido a las pruebas...
He probado un montón de cosas, encenderlo desde una fuente externa, cambiar la fuente de relé a antes el regulador 78l 05, poniendo tapones enormes en algunos puntos del circuito...
La trabajé, me había puesto un cableado directo para la alimentación del microcontrolador. Corrientes corriente al relé fue arruinando con la alimentación PIC (un osciloscopio sería genial por ahora).

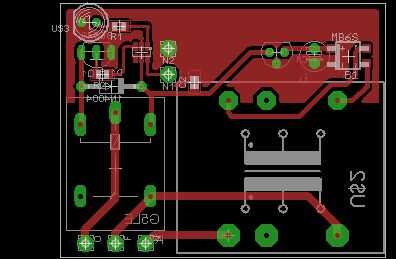

El cuadro tiene algunos aspectos destacados en este.
Problema solucionado, dejar ir a v2.0.
