Elegante cinturón de batería

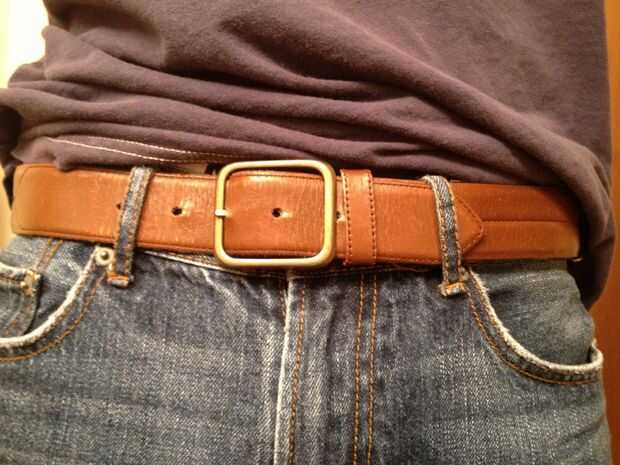

esto construí hace unos meses, pero ahora he conseguido alrededor a publicarlo.  Este cinturón de batería es mi solución a problemas de la vida de la batería de la tecnología moderna.  Si te olvidas de cargar su smartphone la noche anterior, normalmente usted tendría que ir el resto del día sea menos teléfono (¡ simplemente impensable!), intente buscar energía durante todo el día y llevar un paquete de batería de portátil a granel.  ¿La solución sólo fiable es la batería pack, pero que quiere llevar el voluminosas soluciones disponibles en el mercado actual?  Surgió la idea de pegar las baterías en el interior de un cinturón, haciéndolos invisibles a todo el mundo (tanto por la banda y el hecho de que por lo general mi camisa cubre mi cinturón) y el peso prácticamente imperceptible (a pesar de que la correa es importante, no realmente notaremos peso uniformemente distribuido sobre la cintura).  La parte más gruesa de la correa es sólo de 1cm de espesor.  Puertos USB se encuentran directamente por encima de dos bolsillos delanteros, permitiendo a los teléfonos y otros dispositivos como iPods secreto cargado en el bolsillo.  Ambos dispositivos pueden cargarse al mismo tiempo.

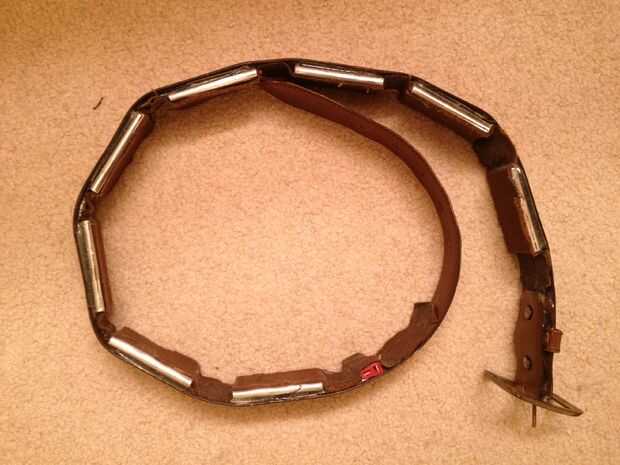

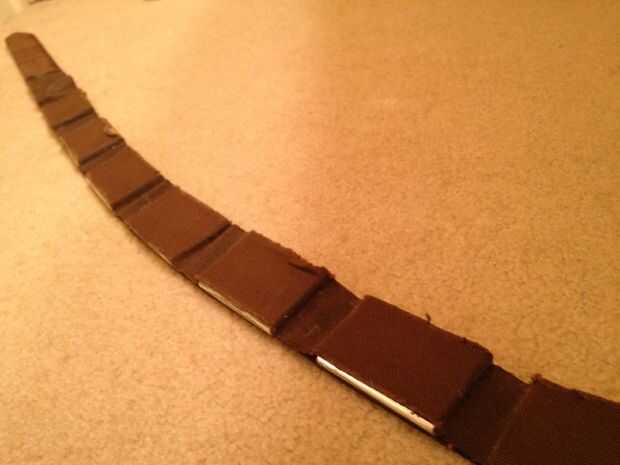

Se trata de un cinturón consta de 8 despojado de las baterías de móvil JAPOD.  Todas las baterías se conectan en paralelo con una capacidad total de 10.8AH (no mAH!) a 3,7 voltios.  Este cinturón puede recargar probablemente un teléfono 6 o 7 veces (he nunca corro por la correa, así que no sé) de una sola carga.  Las baterías están conectadas con una cinta flexible de tres conductores de Sparkfun.  Un conductor es tierra, otro es Vbat y el último es Vusb.  Cada puerto usb tiene sus pernos de datos puenteados y es alimentado 2 voltios a través de un divisor de tensión.  Todo está cubierto un trozo de tela (que está empezando a mostrar desgaste) que se lleva a cabo por el cemento de goma.

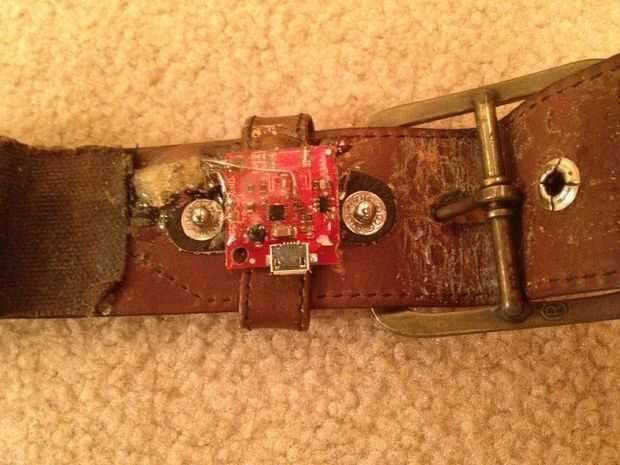

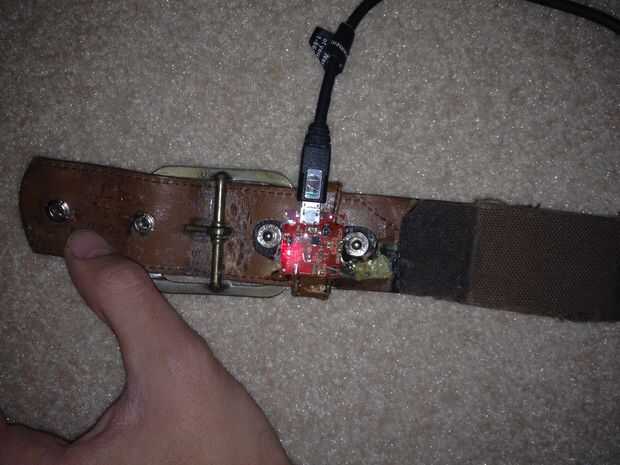

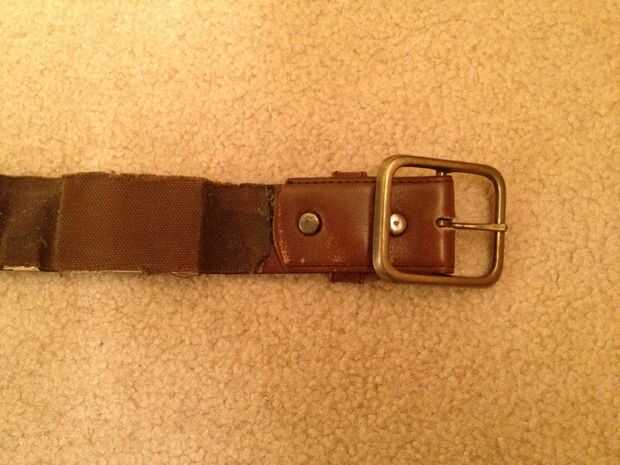

La placa de circuito se esconde detrás de la hebilla del cinturón.  Todo está minuciosamente ajustaron/aislado, pero no existen mecanismos seguridad en este dispositivo, lo que es bastante peligroso.  Un circuito de seguridad debería incorporarse localmente en cada célula.  Yo he usado esto durante varios meses y nada ha ido mal, pero siempre existe la posibilidad de algo en llamas con el mucho poder alrededor de su cintura; un incendio en algo atado a la cintura sería muy malo.

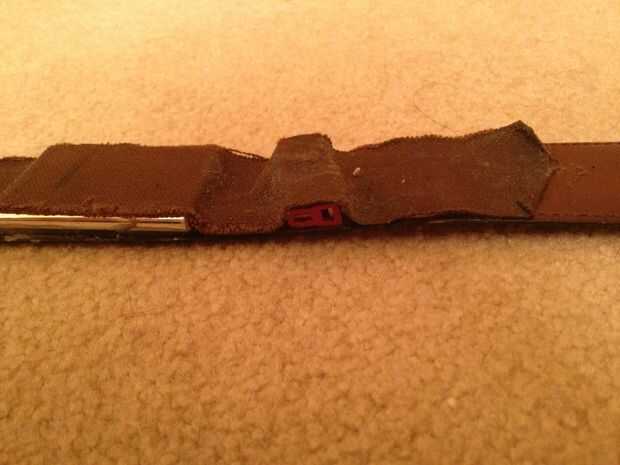

Si te estás preguntando, el conector rojo es simplemente una conexión directa a terminales de la batería en caso de que quería algo así como un traje de tron-esque directamente de las baterías de alimentación evitando el circuito boost.

Enlace para las baterías que usa:
http://www.dealextreme.com/p/japod-BL-5J-Replacement-3-7V-1350mAh-Li-ion-Battery-for-Nokia-5800-32398
Nota: No se deje engañar por las baterías del teléfono celular chino barato, mas apenas pueden llevar una carga.  Estas baterías Japod son la excepción y tienen las marcas de la verdadera capacidad, incluso después de meses de uso.

Cinta conductora utiliza:
http://www.Sparkfun.com/products/10172

La placa de circuito de carga y refuerzo:
http://www.Sparkfun.com/products/10300

Información sobre la tensión de línea de datos usb y carga para los productos de apple:
http://www.Sparkfun.com/products/10300
Nota: La mayoría de smartphones android basta tender un puente sobre las líneas de datos (ningún voltaje necesario) carga a la velocidad correcta.
